Вертикальний багатоступеневий насос EBARA серії CVM з чавуну


Тел: 044 355 25 93 Підбір, допомога і консультація

Відцентровий вертикальний багатоступеневий насос з чавуну з робочими колесами з поліфеніла з полістиролом, армованого скловолокном і чавунною основою. Контрфланці входять у комплект постачання. Низький шум і простота обслуговування дозволяють використовувати його в житлових приміщеннях.

Основні технічні дані:

Характеристики насосів EBARA серії CVM
ПараметрЗначення
Q [ м3/год]до 7.2 м 3/год
H [ м]до 98,5 м
Т [°C]до +40°С
Т [°C] навколишнього середовища-20 – +40°С
P [бар]10
N [кВт]0,3 — 18,5



  • Асинхронний 2-полюсний двигун з зовнішньою вентиляцією;
  • Клас ізоляції F;
  • Клас захисту IP44;
  • Однофазна напруга 230B ± 10% 50Гц, трифазна напруга 230/400В ±10% 50Гц;
  • Постійно включений конденсатор і вбудована теплова захист з автоматичним перезапуском для однофазної версії;
  • Для трифазної версії теплова захист повинна бути передбачена споживачем;
  • З’єднання для входу і виходу (DNA-DNM) 1″.

Вертикальний багатоступеневий насос з чавуну – Застосування

  • Насосні станції
  • Насосні системи
  • Зрошення
  • Мийкові установки
  • Перекачування чистої води

Багатоступеневий вертикальний насос серії CVM призначений для використання як самостійно, так і в складі багатонасосних установок для підвищення тиску, пожежогасіння, систем опалення, кондиціонування, очищення води та технологічних установок.

Станції з насосами EBARA серії CVM можна переглянути тут:

  1. Насосна станція EBARA серії 2GP CVM
  2. Насосна станція EBARA 2GPE CVM E-drive – станція на 2-х насосах з перетворювачем частоти
  3. Насосна станція EBARA серії 3GP CVM
  4. Насосна станція EBARA серії 3GPE CVM E-DRIVE – станція на 3-х насосах з перетворювачами частоти серії E-DRIVE (кожний насос облаштований власний перетворювачем).





Однофазні

230В – 50 Гц

Трифазні
230/400В – 50 Гц
МодельАртикулМодельАртикулEff.HPкВтСила току [A]Вага[кг]Робочі характеристики
1~230В3~Q [м3/год]H [м]
230В400В1~3~
CVM AM/42170000000CVM A/421700000040,40,32,61,91,111,011,01,2÷3,0÷4,821,2÷15,6÷6,4
CVM AM/62170010000CVM A/621700100040,60,443,22,31,311,711,61,2÷3,0÷4,831,8÷23,3÷9,6
CVM AM/82170020000CVM A/821700200040,80,642,81,612,712,61,2÷3,0÷4,842,5÷31,1÷12,8
CVM AM/102170030000CVM/I A/102170030004IIE310,75631,716,516,61,2÷3,0÷4,857,5÷43,5÷19,5
CVM AM/122170040000CVM/I A/122170040004IIE31,20,96,54,32,517,518,41,2÷3,0÷4,869,0÷52,5÷23,4
CVM AM/152170050000CVM/I A/152170050004IIE31,51,17,24,32,518,518,61,2÷3,0÷4,880,5÷61,0÷27,3
CVM/A AM/182170100000ACVM/I A/182170100004IIE31,81,37,85,83,321,222,71,2÷3,0÷4,894,5÷70,0÷28,8
CVM BM/102170060000CVM/I B/102170060004IIE310,755,631,715,915,91,8÷3,6÷7,236,2÷32,0÷14,7
CVM BM/122170070000CVM/I B/122170070004IIE31,20,96,24,32,516,817,51,8÷3,6÷7,248,0÷42,6÷19,6
CVM BM/152170080000CVM/I B/152170080004IIE31,51,17,44,32,518,017,91,8÷3,6÷7,260,5÷53,3÷24,5
CVM/A BM/202170090000ACVM/I B/202170090004IIE321,58,36,63,821,323,71,8÷3,6÷7,274,0÷65,5÷30,6
CVM BM/232170110000CVM/I B/232170110004IIE32,31,79,67,14,122,624,31,8÷3,6÷7,286,0÷76,5÷35,7
CVM/I B/252170120004IIE32,51,858,24,724,61,8÷3,6÷7,298,5÷87,0÷41,0



ТЕХНІЧНІ ДАНІ НАСОСІВ CVM



Характеристики робочої рідиниТип рідиничиста вода
Температура [°C]хв. + 5
макс. + 40
Максимальний робочий тиск [МПа]1.1
КонструкціяРобоче колесозакритого типу
Ущільнення валуторцеве ущільнення
Підшипникгерметичний кульковий підшипник
З’єднання з трубопроводомВсмоктуючий патрубокG 1″ 1/4
Напірний патрубокG 1″ 1/4
МатеріалиКорпусчавун
Робоче колесоPPE+PS, зміцнене скловолокном
Ущільнення валукераміка/графіт/NBR
Зовнішній корпусAISI 304
ВалAISI 416

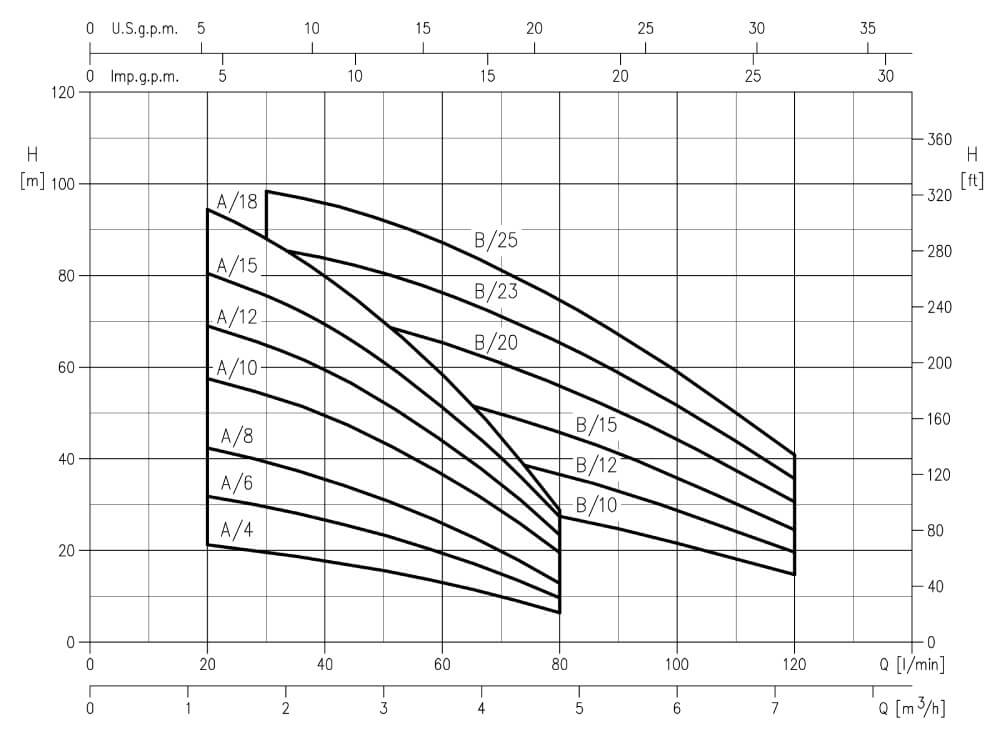

Гідравлічні характеристики вертикальних багатоступеневих насосів з чавуну EBARA CVM

Маркування вертикальних насосів EBARA CVM

CVMAM/6
CVMСерія
 AМодель
А
В
MОднофазний двигун
6Код потужності
6 = 0.6 к.с.

Технічний каталог CVM 50Гц (pdf)

Інструкція з експлуатації CVM (pdf)
