Насосні станції EBARA 3GPE CVM E-drive – насосні установки підвищення тиску на трьох вертикальних багатоступеневих насосах серії CVM і управлінням від перетворювача частоти.

ЗАСТОСУВАННЯ

Насосні станції EBARA 3GPE CVM E-drive застосовують для:

• водопостачання будинків і підприємств, житлових висотних будинків, навчальних закладів, готелів і т.д.
• різних систем промислового водопостачання;
• поливу садів, парків та спортивних полів.

ТЕХНІЧНИЙ ОПИС

У складі насосної станції:

• три вертикальних багатоступеневих насоса серії CVM з 2-полюсними асинхронними двигунами класу ефективності IE2 (для трифазних двигунів потужністю від 0,75 кВт) з перетворювачем частоти серії E-drive

• управління перетворювачем частоти для кожного насоса з датчиком тиску і електронним дисплеєм управління;

• корозійностійкі матеріали для всіх компонентів, що контактують з рідинами;

• оцинкована сталева основа;

• колектори з оцинкованої сталі (AISI 304, AISI 316 доступні за запитом).

• запірні клапани на кожному насосі;

• зворотний клапан на стороні входу на кожному насосі;

• манометр з боку подачі;

• передбачено підключення до накопичувального резервуару на напірної стороні;

• передбачено підключення до зовнішніх джерел повітря;

• пристрій захисту від сухого ходу в стандартній комплектації;

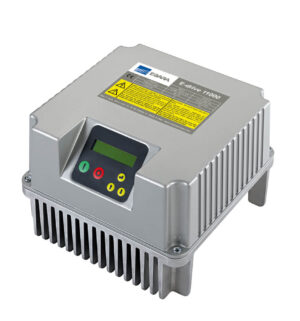

ПЕРЕТВОРЮВАЧІ ЧАСТОТИ

E-drive – це пристрій для управління і захисту насосних станцій шляхом зміни напруги живлення насоса. Може бути підключений до будь-якого насоса. Використовується для підтримки заданої постійної величини (тиск, швидкість потоку, температура рідини і т. Д.) при зміні умов експлуатації. Це означає, що насос працює тільки при необхідності. Такий режим запобігає втрати енергії і збільшує термін служби насосів.

E-drive також може:

• захистити двигун від перевантажень і сухого ходу
• забезпечити плавні пуски і зупинки, щоб збільшити термін служби всієї системи
• надати інформацію про споживання струму і напрузі живлення
• фіксувати години роботи і аварійні сигнали при необхідності
• запустити один або кілька насосів з постійною швидкістю (DOL: прямий пуск)
• підключатися до інших електронних приводам для спільної роботи

ТЕХНІЧНІ ДАНІ ПЕРЕТВОРЮВАЧА ЧАСТОТИ E-DRIVE

• Напруга:

– версія MT: – Напруга живлення: однофазне 230В; – Вихідна напруга (насос): трифазне 230В

– версія TT: – Напруга живлення: трифазне 400В; – Вихідна напруга (насос): трифазне 400В

• Частота мережі: 50 – 60 Гц (+ / – 2%)

• Макс. робоча температура навколишнього середовища при номінальному навантаженні: 40 ° C (104 ° F)

• Максимум. висота при номінальному навантаженні: 1000 м

• Клас захисту: IP55 (NEMA 4)

• Цифрові виходи налаштовуються як NO або NC:

1. сигнал запуску двигуна

2. сигнал аварії

3. пуск насоса DOL 1

4. пуск насоса DOL 2

• Аналогові входи (10/15 VDC):

1. 4-20 mA

2. 4-20 mA

3. 4-20 mA / 0 – 10 VDC (налаштування значення)

4. 4-20 mA / 0 – 10 VDC (налаштування значення)

• 4 цифрові входи, з налаштуванням NO або NC, для пуску / зупинки двигуна.

Повний опис насосів і їх технічні дані – CVM

Повний опис перетворювачів частоти E-drive.
