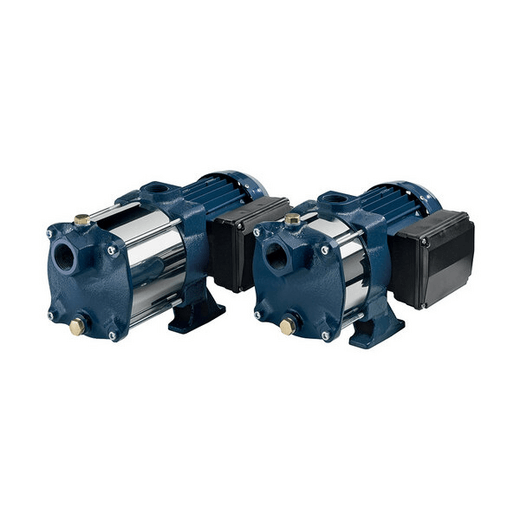

Горизонтальні багатоступеневі насоси EBARA серії COMPACT з чавуну


Q max, м³/год: 7,2
H max, м: 79
Потужність, кВт: 0,3 – 1,1
Температура рідини, °C: +5……+40

Тел: 044 355 25 93 Підбір, допомога і консультація

Багатоступінчастий горизонтальний чавунний насос COMPACT з робочим колесом із поліфенілу з полістиролом. Особливо низький рівень шуму. Використовуються для підвищення тиску, перекачування чистої води, для невеликих систем зрошення, часто застосовуються на автомийках.

Матеріали конструкції насоса:

  • Корпус насоса та кронштейн – чавун
  •  Зовнішній кожух – нержавіюча сталь AISI 304
  • Робоче колесо та дифузор – технополімер
  • Вал – сталь AISI 416
  • Механічне ущільнення – графіт/кераміка/NBR

Насос COMPACT: технічні дані

  • Асинхронний 2-х полюсний двигун.
  • Клас ізоляції F.
  • Ступінь захисту IP44.
  • 1~230В±10% 50Гц, 3~230/400В±10% 50Гц.
  • Максимальна температура рідини: 35°С відповідно до EN 60335-2-41 для побутового використання, 40°С для іншого використання.
  • Вбудований конденсатор та автоматичний захист від теплового навантаження для однофазної версії.
  • Для трифазної версії захист від теплового навантаження має забезпечити споживач.
  • DNA 1″1/4 для COMPACT B/12 та B/15, 1″ для інших моделей.
  • DNM 1″.

Застосування:

• Побутова насосна станція
• Насосна станція загального призначення
• Садові системи зрошення
• Миття автомобілів
• Перекачування чистої води

Малі розміри та вага, безшумність роботи та надійність конструкції роблять його універсальним рішенням побутового класу.

Торцеві та ремкомплекти до насосів EBARA

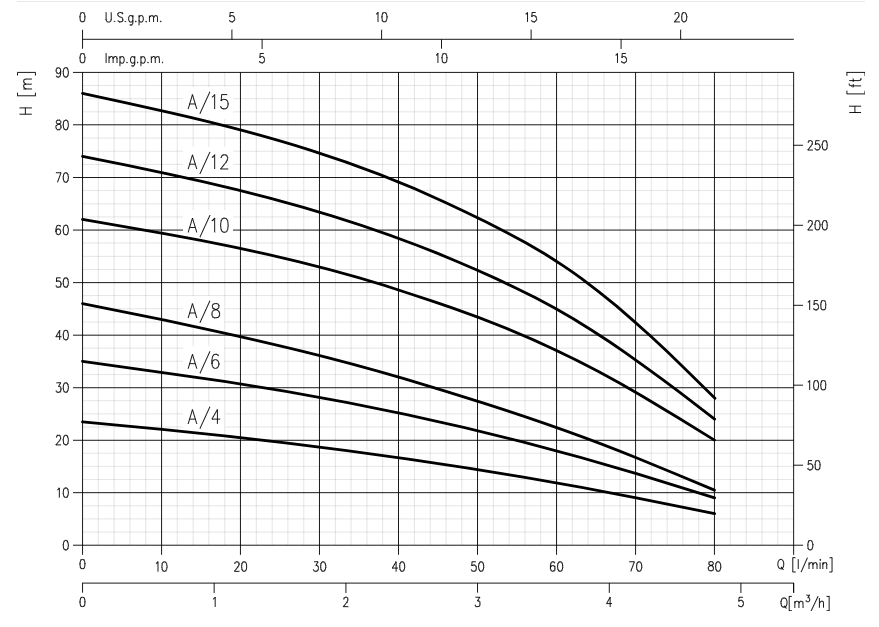

Гідравлічні характеристики насосів EBARA COMPACT

Гидравлические характеристики насосов EBARA COMPACT

Однофазні
230В – 50 Гц
Трифазні
230/400В – 50 Гц
МодельАртикулМодельАртикулEff.HPкВтСила току [A]Вага [кг]Робочі характеристики
1~230В3~Q [м3/год]H [м]
230В400В1~3~
COMPACT/A AM/41480010000ACOMPACT/A A/41480010004A0,40,32,51,91,18,48,41,2÷3,0÷4,820,5÷14,4÷6,0
COMPACT/A AM/61480020000ACOMPACT/A A/61480020004A0,60,4432,31,39,39,31,2÷3,0÷4,830,7÷21,8÷9,0
COMPACT/A AM/81480030000ACOMPACT/A A/81480030004A0,80,642,61,510,310,31,2÷3,0÷4,839,7÷27,4÷10,5
COMPACT AM/101480040000COMPACT/I A/101480040004IIE310,75631,714,514,51,2÷3,0÷4,856,5÷43,5÷20,0
COMPACT AM/121480050000COMPACT/I A/121480050004IIE31,20,96,24,32,515,516,31,2÷3,0÷4,867,5÷52,5÷24,0
COMPACT AM/151480060000COMPACT/I A/151480060004IIE31,51,17,34,32,516,716,71,2÷3,0÷4,879,0÷62,5÷28,0
COMPACT BM/121480070000COMPACT/I B/121480070004IIE31,20,95,84,32,514,915,71,8÷3,6÷7,247,5÷41,5÷18,0
COMPACT BM/151480080000COMPACT/I B/151480080004IIE31,51,17,34,32,515,915,91,8÷3,6÷7,258,0÷51,5÷22,0



ТЕХНІЧНІ ДАНІ НАСОСА COMPACT



Характеристики робочої рідиниТип рідиничиста вода
Температура [°C]хв. + 5
макс. + 40
Максимальний робочий тиск[МПа]1
КонструкціяРобоче колесозакритого типу
Ущільнення валуторцеве ущільнення
Підшипникгерметичний кульковий підшипник
З’єднання з трубопроводомВсмоктуючий патрубокG 1″ ( версія A)
G 1″  1/4 ( версія B)
Напірний патрубокG 1″ ( всі версії)
МатеріалиКорпусчавун
Робоче колесоPPE PS, зміцнене скловолокном
Ущільнення валуграфіт/кераміка/NBR
Зовнішній корпусAISI 304
ВалAISI 416
СтупеніPPE PS, зміцнені скловолокном/ PTFE
Основачавун

Маркування горизонтальних багатоступеневих насосів EBARA COMPACT

COMPACTAM/6
COMPACTНазва серії насосів
Атип А (робоче колесо = ∅102 х 2,2 мм)
тип В ( ∅102 х 4 мм)
Моднофазна версія
6Код потужності
4
6
8
10
12
15
