Насосная станция пожаротушения Fire-Set 2 COMPACT A/6 DPC

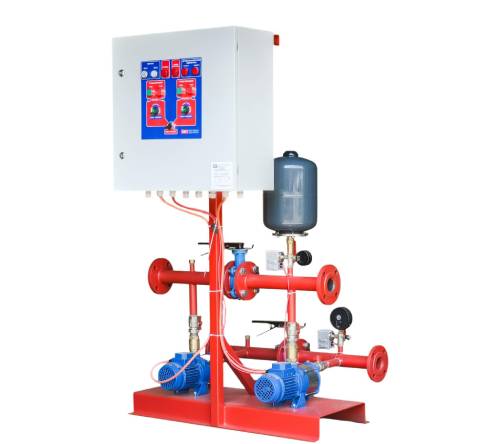

Fire-Set 2 COMPACT A/6 DPC  — компактная автоматическая насосная станция пожаротушения производства компании IWT. Установка изготовлена на базе двух горизонтальных многоступенчатых насосов EBARA COMPACT A/6 мощностью 0,44 кВт каждый.

Станция предназначена для подачи чистой воды в системы противопожарного водоснабжения небольших объектов. Благодаря компактным размерам и небольшой установленной мощности такое решение может применяться в укрытиях, защитных сооружениях гражданской защиты, небольших административных зданиях, технических помещениях и на других объектах, где расчетные расход и напор соответствуют характеристикам насосов.

Оборудование монтируется на общей металлической основе и комплектуется гидравлической обвязкой, запорной арматурой, обратными клапанами, реле давления, манометрами и электрическим шкафом управления собственного производства IWT.

Расшифровка маркировки

• Fire-Set — серия насосных станций пожаротушения производства IWT;
• 2 — два насоса в составе установки;
• COMPACT A/6 — модель горизонтального многоступенчатого насоса EBARA;
• DPC  — обозначение исполнения станции и системы управления в соответствии с производственной документацией IWT.

Конфигурация с двумя насосами

Наличие двух насосов позволяет реализовать схему работы, предусмотренную проектом. Один насос может использоваться в качестве основного, а второй — в качестве резервного. Также возможен другой алгоритм управления в зависимости от требований конкретной системы.

Очередность запуска, условия включения второго насоса, чередование оборудования и алгоритм остановки определяются схемой шкафа управления и техническим заданием на станцию.

Комплектация станции

• два горизонтальных многоступенчатых насоса EBARA COMPACT A/6;
• общая металлическая монтажная основа;
• всасывающий и напорный коллекторы;
• запорная арматура на трубопроводах насосов;
• обратные клапаны на напорных линиях;
• реле давления для автоматического запуска насосов;
• манометры для контроля параметров системы;
• релейный шкаф управления производства IWT;
• внутренние электрические и сигнальные соединения;
• дополнительное оборудование в соответствии с согласованной комплектацией.

Релейный шкаф управления IWT

Насосная станция оснащается электрическим шкафом управления собственного производства IWT. Управление насосами осуществляется при помощи релейной автоматики в соответствии с сигналами реле давления и заданным алгоритмом работы.

Шкаф обеспечивает ручное и автоматическое управление насосами, световую индикацию состояния оборудования и электрическую защиту двигателей. Состав сигнализации, внешних контактов и дополнительных функций определяется комплектацией конкретной станции.

Подробнее о доступной автоматике можно узнать в разделе шкафы управления насосами производства IWT.

Принцип работы

В дежурном режиме автоматика контролирует давление в противопожарной системе. При снижении давления до установленного значения реле давления передает сигнал в шкаф управления, после чего запускается соответствующий насос.

Если первый насос не обеспечивает необходимые параметры или не запускается, дальнейшая работа второго насоса осуществляется в соответствии с заложенным алгоритмом управления.

Конкретные значения давления запуска, очередность работы насосов и условия их остановки настраиваются во время пусконаладочных работ в соответствии с проектом системы.

Преимущества Fire-Set 2 COMPACT A/6 DPC

• компактные размеры установки;
• два насоса в составе станции;
• оригинальные насосы EBARA;
• возможность резервирования основного насоса;
• релейный шкаф управления собственного производства IWT;
• готовая гидравлическая и электрическая обвязка;
• небольшая установленная электрическая мощность;
• низкий уровень шума насосов COMPACT;
• удобное размещение в технических помещениях с ограниченной площадью;
• минимальный объем монтажных работ на объекте;
• заводская сборка и проверка перед отгрузкой;
• возможность адаптации комплектации и алгоритма управления под требования проекта.

Насосы EBARA COMPACT A/6

В составе станции используются горизонтальные многоступенчатые насосы EBARA COMPACT. Насосы этой серии отличаются компактными размерами, небольшой массой и низким уровнем шума.

Многоступенчатая конструкция позволяет обеспечивать необходимый напор при сравнительно небольшой мощности электродвигателя. Корпус насоса изготовлен из чугуна, внешний кожух — из нержавеющей стали AISI 304, рабочие колеса — из армированного технополимера.

Номинальная мощность одного насоса COMPACT A/6 составляет 0,44 кВт. Рабочие параметры всей установки зависят от гидравлической схемы, рабочей точки системы и предусмотренного алгоритма включения насосов.

Область применения

Fire-Set 2 COMPACT A/6 DPC  предназначена прежде всего для небольших объектов, где не требуются значительные расходы воды, но важны компактность оборудования, автоматический запуск и наличие второго насоса.

• укрытия и защитные сооружения гражданской защиты;
• небольшие бомбоубежища;
• подвальные и полуподвальные защитные помещения;
• небольшие административные здания;
• офисные и коммерческие помещения;
• технические и вспомогательные здания;
• небольшие складские помещения;
• локальные участки противопожарного водопровода;
• системы с пожарными кранами, если расчетные параметры соответствуют характеристикам станции.

Важно: применение насосной станции в укрытии или другом защитном сооружении должно быть предусмотрено проектом. Подбор выполняется по расчетному расходу воды, требуемому напору, количеству одновременно работающих пожарных кранов и требованиям к резервированию оборудования.

Поставка и ввод в эксплуатацию

Станция изготавливается и собирается компанией IWT в Украине. Перед отгрузкой выполняется проверка гидравлической части, электрических соединений и работы системы управления.

На объекте необходимо установить станцию на подготовленное основание, подключить всасывающий и напорный трубопроводы, подвести электропитание и выполнить пусконаладочные работы.

Заказать насосную станцию

Для подбора Fire-Set 2 COMPACT A/6 DPC  предоставьте специалистам IWT расчетный расход воды, необходимый напор, параметры электропитания, схему системы пожаротушения и требования к резервированию.

Специалисты IWT проверят рабочую точку насосов, определят необходимый алгоритм работы и подготовят комплектацию станции в соответствии с требованиями вашего объекта.
