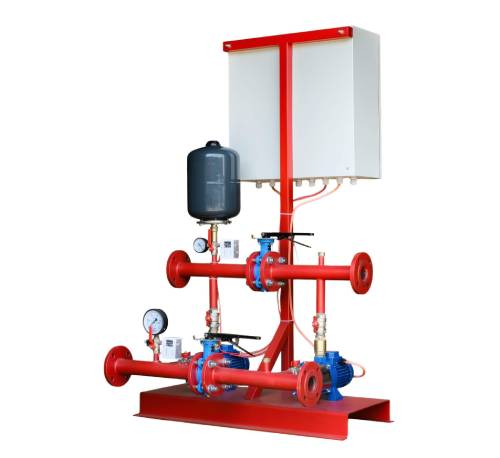

Насосна станція пожежогасіння Fire-Set 2 COMPACT A/6 DPC

Fire-Set 2 COMPACT A/6 DPC  — компактна автоматична насосна станція пожежогасіння виробництва компанії IWT. Установка виготовлена на базі двох горизонтальних багатоступінчастих насосів EBARA COMPACT A/6 потужністю 0,44 кВт кожен.

Станція призначена для подавання чистої води до систем протипожежного водопостачання невеликих об’єктів. Завдяки компактним розмірам і невеликій потужності насосів таке рішення може застосовуватися в укриттях, захисних спорудах цивільного захисту, невеликих адміністративних будівлях, технічних приміщеннях та інших об’єктах, де розрахункові витрата і напір відповідають характеристикам насосів.

Обладнання монтується на спільній металевій основі та комплектується гідравлічною обв’язкою, запірною арматурою, зворотними клапанами, реле тиску, манометрами та електричною шафою керування власного виробництва IWT.

Розшифрування маркування

• Fire-Set — серія насосних станцій пожежогасіння виробництва IWT;
• 2 — два насоси у складі установки;
• COMPACT A/6 — модель горизонтального багатоступінчастого насоса EBARA;
• DPC  — позначення виконання станції та системи керування відповідно до виробничої документації IWT.

Конфігурація з двома насосами

Наявність двох насосів дозволяє реалізувати роботу установки за схемою, визначеною проєктом. Один насос може використовуватися як основний, а другий — як резервний, або насоси можуть працювати відповідно до заданого алгоритму керування.

Черговість запуску, умови перемикання та алгоритм роботи обладнання визначаються схемою шафи керування і технічним завданням на конкретний об’єкт.

Комплектація станції

• два горизонтальні багатоступінчасті насоси EBARA COMPACT A/6;
• спільна металева монтажна основа;
• всмоктувальний і напірний колектори;
• запірна арматура на трубопроводах насосів;
• зворотні клапани на напірних лініях;
• реле тиску для автоматичного запуску насосів;
• манометри для контролю параметрів системи;
• релейна шафа керування виробництва IWT;
• внутрішні електричні та сигнальні з’єднання;
• додаткове обладнання відповідно до погодженої комплектації.

Релейна шафа керування IWT

Насосна станція оснащена електричною шафою керування власного виробництва IWT. Керування насосами здійснюється за допомогою релейної автоматики відповідно до сигналів реле тиску та заданого алгоритму роботи.

Шафа забезпечує ручне й автоматичне керування насосами, світлову індикацію стану обладнання та електричний захист двигунів. Склад сигналізації, зовнішніх контактів і додаткових функцій визначається комплектацією конкретної станції.

Докладніше про доступні шафи керування насосами виробництва IWT.

Принцип роботи

У черговому режимі автоматика контролює тиск у протипожежній системі. У разі зниження тиску до встановленого значення реле тиску передає сигнал до шафи керування, після чого запускається відповідний насос.

Якщо перший насос не забезпечує необхідних параметрів або не запускається, подальша робота другого насоса здійснюється відповідно до закладеного алгоритму керування.

Конкретні значення тиску запуску, порядок чергування та умови зупинки налаштовуються під час пусконалагодження відповідно до проєкту системи.

Переваги Fire-Set 2 COMPACT A/6 DPC

• компактні габарити установки;
• два насоси у складі станції;
• оригінальні насоси EBARA італійського виробництва;
• низький рівень шуму насосів COMPACT;
• релейна шафа керування власного виробництва IWT;
• готова гідравлічна та електрична обв’язка;
• можливість резервування основного насоса;
• невелика встановлена електрична потужність;
• зручне розміщення в технічних приміщеннях з обмеженим простором;
• заводське складання, налаштування та перевірка перед відвантаженням;
• адаптація комплектації та алгоритму роботи під конкретний проєкт.

Насоси EBARA COMPACT A/6

У складі станції використовуються горизонтальні багатоступінчасті насоси EBARA COMPACT A/6. Насоси цієї серії мають чавунний корпус, зовнішній кожух із нержавіючої сталі AISI 304 та робочі колеса з армованого технополімеру.

Багатоступінчаста конструкція дозволяє отримувати необхідний напір за невеликої потужності двигуна. Насоси вирізняються компактними розмірами, невеликою вагою та низьким рівнем шуму.

Номінальна потужність одного насоса COMPACT A/6 становить 0,44 кВт. Максимальні параметри станції визначаються робочою точкою системи та алгоритмом роботи насосів.

Область застосування

Fire-Set 2 COMPACT A/6 DPC  розрахована насамперед на невеликі об’єкти, для яких не потрібні великі витрати води, але важливими є компактність, автоматичний запуск і наявність резервного насоса.

• укриття та захисні споруди цивільного захисту;
• бомбосховища невеликої місткості;
• підвальні й напівпідвальні захисні приміщення;
• невеликі адміністративні будівлі;
• офісні та комерційні приміщення;
• технічні та допоміжні будівлі;
• невеликі складські приміщення;
• локальні ділянки протипожежного водопроводу;
• системи з пожежними кранами, якщо їхні розрахункові параметри відповідають характеристикам станції.

Важливо: застосування насосної станції в укритті або іншій захисній споруді має бути передбачене проєктом. Підбір виконується за розрахунковою витратою, необхідним напором, кількістю одночасно працюючих пожежних кранів і вимогами до резервування обладнання.

Поставка та введення в експлуатацію

Станція виготовляється і збирається компанією IWT в Україні. Перед відвантаженням виконується перевірка гідравлічної частини, електричних з’єднань і роботи системи керування.

На об’єкті необхідно встановити станцію на підготовлену основу, під’єднати всмоктувальний і напірний трубопроводи, підвести електроживлення та виконати пусконалагоджувальні роботи.

Замовити насосну станцію

Для підбору Fire-Set 2 COMPACT A/6 DPC  надайте фахівцям IWT розрахункову витрату води, необхідний напір, параметри електроживлення та схему системи пожежогасіння.

Фахівці IWT перевірять робочу точку насосів, визначать необхідний алгоритм роботи та підготують комплектацію станції відповідно до вимог вашого об’єкта.

Переглянути інші насосні станції пожежогасіння виробництва IWT на базі насосів Ebara.

Інші компактні рішення Fire-Set

Для об’єктів, де проєктом передбачена установка з одним моноблочним насосом, перегляньте

Fire-Set 1 3D 32-160/1,5 з одним насосом
.
