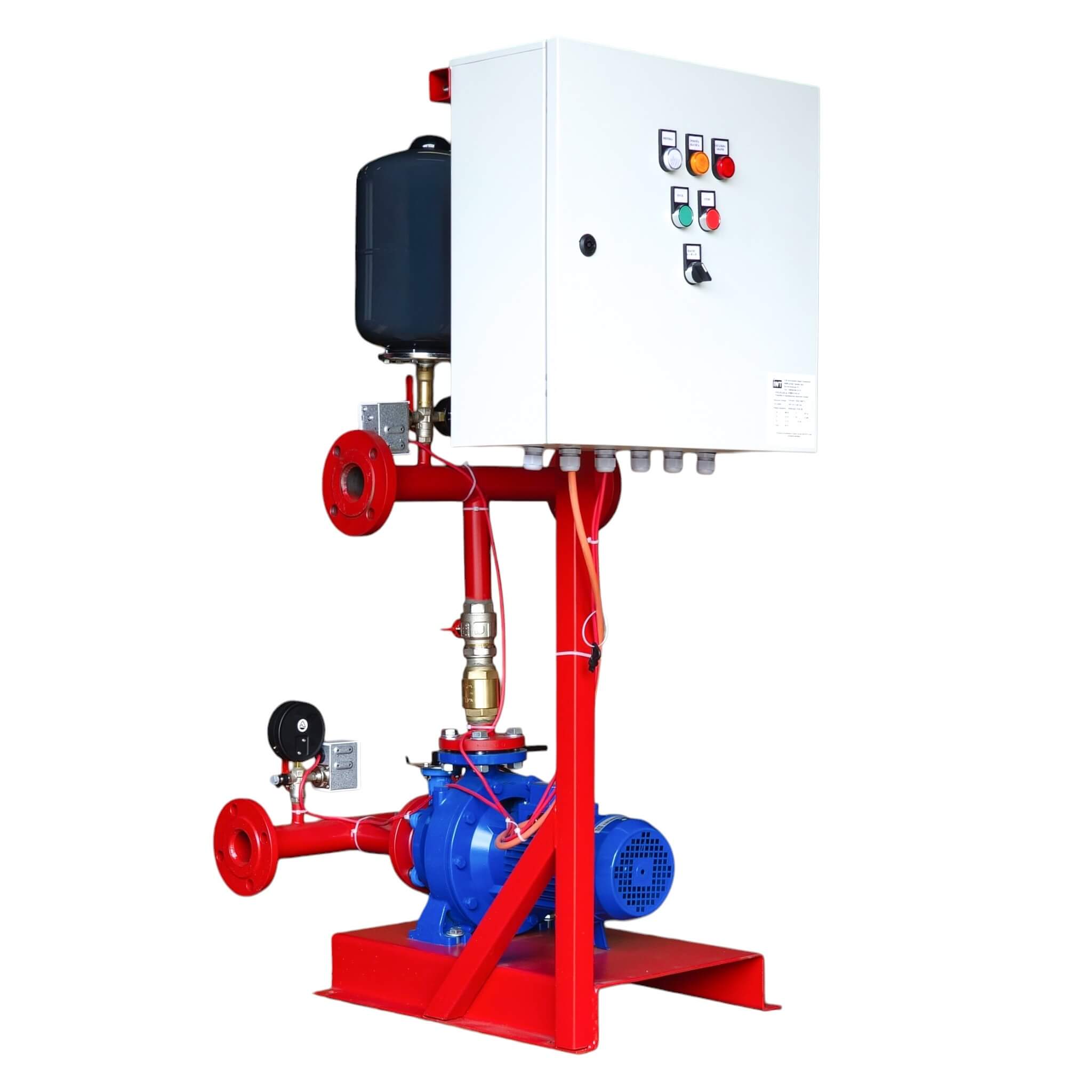

Насосная станция пожаротушения Fire-Set 1 3D 32-160/1,5

Fire-Set 1 3D 32-160/1,5 — компактная автоматическая насосная установка пожаротушения производства компании IWT. Станция изготовлена на базе одного центробежного моноблочного насоса EBARA 3D 32-160 с электродвигателем мощностью 1,5 кВт.

Модель входит в серию насосных станций пожаротушения Fire-Set на базе насосов EBARA 3D, которые проектируются, собираются и испытываются компанией IWT.

Установка предназначена для подачи воды в системы водяного пожаротушения и автоматического поддержания заданных рабочих параметров. Запуск насоса осуществляется по сигналу реле давления при снижении давления в системе до установленного значения.

Станция смонтирована на общей металлической раме и поставляется в собранном виде с гидравлической обвязкой, запорной арматурой, контрольно-измерительными приборами, мембранным баком и шкафом управления собственного производства IWT.

Расшифровка маркировки

• Fire-Set — серия насосных станций пожаротушения производства IWT;
• 1 — один основной пожарный насос;
• 3D — серия моноблочного центробежного насоса EBARA;
• 32-160 — типоразмер установленного насоса;
• 1,5 — номинальная мощность электродвигателя, кВт.

Комплектация станции

• один центробежный моноблочный насос EBARA 3D 32-160 мощностью 1,5 кВт;
• общая металлическая несущая рама;
• всасывающий и напорный трубопроводы;
• запорная арматура;
• обратный клапан на напорной линии;
• манометры для контроля давления;
• реле давления для автоматического управления насосом;
• мембранный бак;
• шкаф управления производства IWT;
• электрические и сигнальные соединения в пределах установки.

Шкаф управления IWT

Станция оборудована шкафом управления собственного производства IWT. Управление насосом осуществляется с помощью релейной автоматики по сигналам от реле давления.

Шкаф обеспечивает управление электродвигателем, контроль основных режимов работы и световую индикацию состояния оборудования. Конкретный состав автоматики, защиты, сигнализации и внешних контактов определяется техническим заданием и согласовывается при заказе.

Подробнее о доступных вариантах автоматики смотрите в разделе шкафы управления насосами.

Принцип работы

В дежурном режиме автоматика контролирует давление в системе. При снижении давления до установленного значения реле давления передает сигнал в шкаф управления, после чего происходит автоматический запуск насоса.

Насос подает воду в противопожарный трубопровод и обеспечивает требуемые расход и напор в пределах своей рабочей характеристики. Алгоритм остановки, ручной режим и дополнительные сигналы автоматики настраиваются в соответствии с требованиями конкретного проекта.

Преимущества Fire-Set 1 3D 32-160/1,5

• оригинальный центробежный насос EBARA;
• производство и сборка станции компанией IWT;
• шкаф управления IWT с релейной автоматикой;
• компактное размещение оборудования на общей раме;
• готовая гидравлическая и электрическая обвязка;
• минимальный объем монтажных работ на объекте;
• удобный доступ к насосу, арматуре и автоматике;
• возможность адаптации комплектации под требования проекта.

Область применения

Насосная станция Fire-Set 1 3D 32-160/1,5 может применяться в системах противопожарного водоснабжения небольших коммерческих, административных, складских, производственных и инфраструктурных объектов при условии соответствия рабочей точки характеристикам установленного насоса.

• внутренний противопожарный водопровод;
• системы с пожарными кранами и гидрантами;
• локальные зоны водяного пожаротушения;
• вспомогательные противопожарные системы;
• коммерческие и административные здания;
• небольшие производственные и складские объекты.

Важно: возможность применения станции в конкретной системе определяется проектными расходом и напором, схемой водоснабжения, требованиями к резервированию и действующими нормативными документами. Подбор оборудования должен выполняться по расчетной рабочей точке.

Насос EBARA 3D

В составе станции используется моноблочный центробежный насос EBARA серии 3D с осевым всасывающим и радиальным напорным патрубками.

Корпус насоса изготовлен из чугуна. Моноблочная конструкция обеспечивает компактные размеры установки, надежную соосность насоса и электродвигателя, а также упрощает техническое обслуживание.

Поставка и ввод в эксплуатацию

Станция поставляется в собранном виде. На объекте необходимо установить оборудование на подготовленное основание, подключить всасывающий и напорный трубопроводы, подвести электропитание и выполнить пусконаладочные работы.

Перед вводом в эксплуатацию параметры реле давления и алгоритм работы автоматики должны быть настроены в соответствии с проектными параметрами системы.

Заказать насосную станцию

Для проверки возможности применения Fire-Set 1 3D 32-160/1,5 предоставьте специалистам IWT требуемые расход и напор, параметры электропитания, схему системы пожаротушения и требования к автоматике.

Специалисты IWT проверят рабочую точку насоса, подберут необходимую комплектацию станции и подготовят техническое предложение для вашего объекта.
