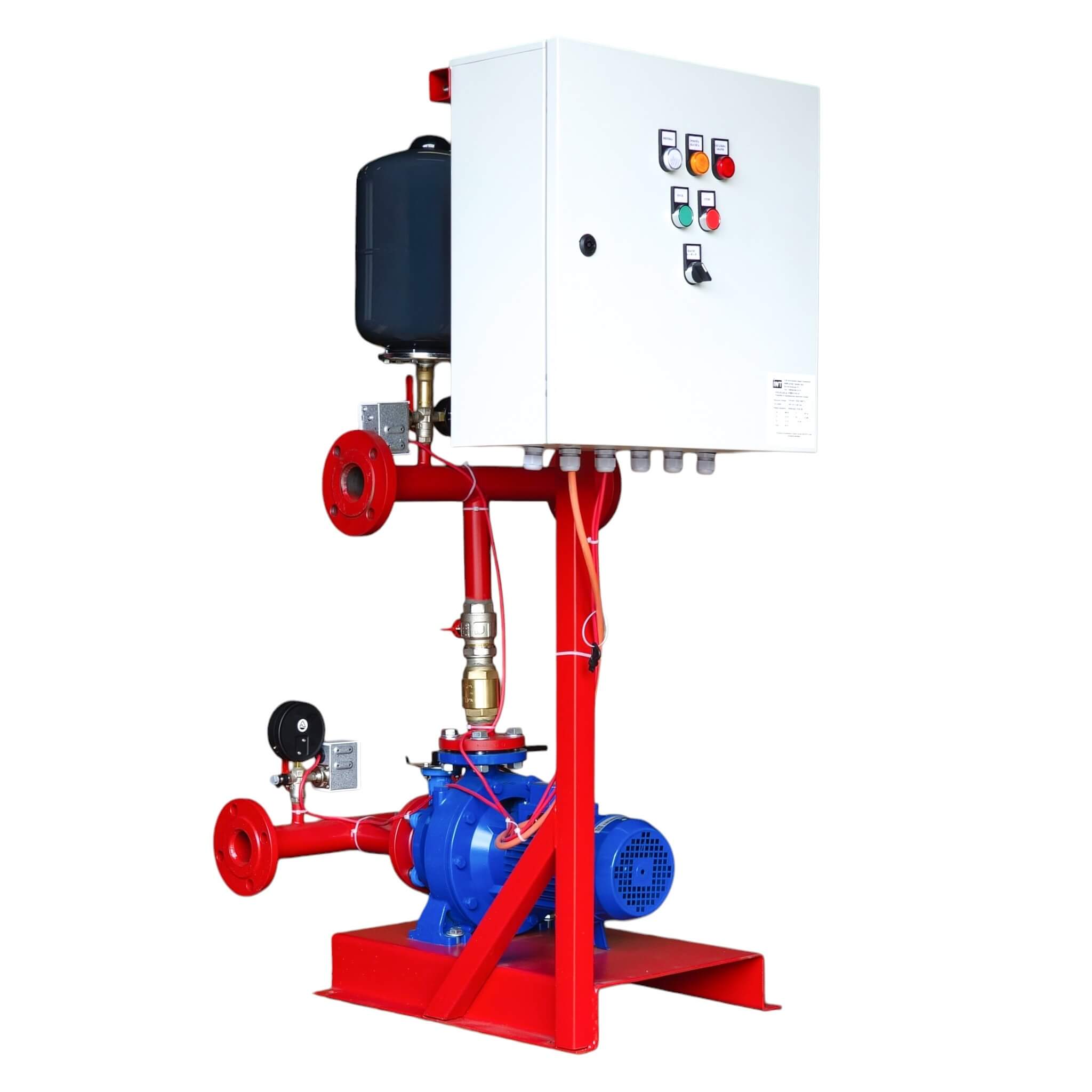

Насосна станція пожежогасіння Fire-Set 1 3D 32-160/1,5

Fire-Set 1 3D 32-160/1,5 — компактна автоматична насосна станція пожежогасіння виробництва компанії IWT. Установка виготовлена на базі одного відцентрового моноблочного насоса EBARA 3D 32-160 з електродвигуном потужністю 1,5 кВт.

Установка призначена для подавання води до систем водяного пожежогасіння та автоматичного підтримання заданих робочих параметрів системи. Запуск і зупинка насоса здійснюються за сигналами реле тиску.

Станція встановлена на спільній металевій рамі та постачається у зібраному вигляді з гідравлічною обв’язкою, запірною арматурою, контрольно-вимірювальними приладами, мембранним баком і шафою управління власного виробництва IWT.

Модель належить до серії насосних станцій пожежогасіння Fire-Set на базі насосів EBARA 3D, які проєктуються та виготовляються компанією IWT.

Розшифрування маркування

• Fire-Set — серія насосних станцій пожежогасіння виробництва IWT;
• 1 — один основний пожежний насос;
• 3D — серія моноблочного відцентрового насоса EBARA;
• 32-160 — типорозмір установленого насоса;
• 1,5 — номінальна потужність електродвигуна, кВт.

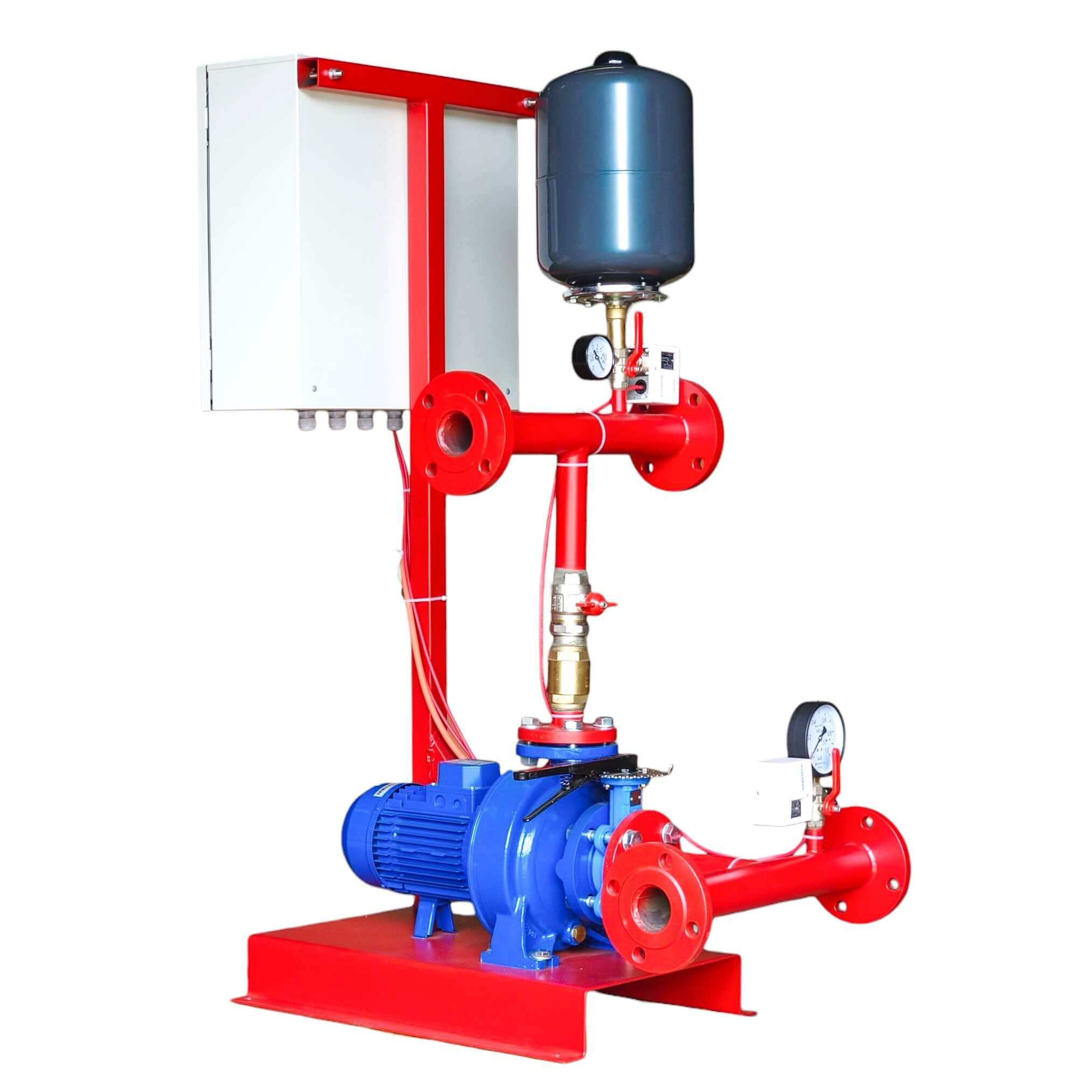

Основне обладнання станції

• один відцентровий моноблочний насос EBARA 3D 32-160 потужністю 1,5 кВт;
• металева несуча рама;
• всмоктувальний і напірний трубопроводи;
• запірна арматура;
• зворотний клапан на напірній лінії;
• манометри для контролю тиску;
• реле тиску для автоматичного запуску та зупинки насоса;
• мембранний бак для компенсації змін тиску та захисту системи від гідравлічних ударів;
• шафа управління IWT із релейним регулюванням;
• електричні та сигнальні з’єднання в межах установки.

Шафа управління IWT

Станція пожежогасіння обладнана шафою управління власного виробництва IWT. Керування насосом здійснюється за допомогою релейної автоматики відповідно до сигналів від реле тиску.

Шафа забезпечує керування електродвигуном, контроль основних режимів роботи та світлову індикацію стану обладнання. Конкретний склад автоматики, сигналізації та зовнішніх контактів визначається технічним завданням і погоджується під час замовлення.

Докладніше про шафи управління насосами власного виробництва IWT.

Принцип роботи

У черговому режимі установка контролює тиск у системі. У разі його зниження до встановленого значення реле тиску передає сигнал до шафи управління, після чого відбувається автоматичний запуск насоса.

Насос подає воду до протипожежного трубопроводу та забезпечує необхідні витрату і напір у межах своєї робочої характеристики. Алгоритм зупинки, ручний режим і додаткові сигнали автоматики налаштовуються відповідно до вимог конкретного проєкту.

Переваги Fire-Set 1 3D 32-160/1,5

• готова установка на базі оригінального насоса EBARA;
• власне виробництво та складання станції компанією IWT;
• шафа управління IWT із релейною автоматикою;
• компактне компонування обладнання на спільній рамі;
• заводське складання гідравлічної та електричної частини;
• мінімальний обсяг монтажних робіт на об’єкті;
• зручний доступ до насоса, арматури та автоматики для обслуговування;
• можливість адаптації комплектації під вимоги проєкту.

Область застосування

Насосна станція Fire-Set 1 3D 32-160/1,5 може застосовуватися в системах протипожежного водопостачання невеликих комерційних, адміністративних, складських, виробничих та інфраструктурних об’єктів за умови відповідності робочої точки характеристикам насоса.

• внутрішній протипожежний водопровід;
• системи з пожежними кранами та гідрантами;
• окремі зони водяного пожежогасіння;
• допоміжні та локальні протипожежні системи;
• комерційні й адміністративні будівлі;
• невеликі виробничі та складські об’єкти.

Переглянути інші насосні станції пожежогасіння виробництва IWT.

Важливо: можливість застосування станції у конкретній системі визначається проєктними витратою, напором, схемою водопостачання та вимогами чинних нормативних документів. Підбір обладнання повинен виконуватися за розрахунковою робочою точкою.

Насос EBARA 3D

У складі станції використовується моноблочний відцентровий насос EBARA серії 3D з осьовим всмоктувальним і радіальним напірним патрубками. Насоси серії 3D застосовуються у системах водопостачання, циркуляції, промислових установках і системах пожежогасіння.

Корпус насоса виготовлений із чавуну. Конструкція моноблочного типу забезпечує компактність установки та спрощує її технічне обслуговування.

Постачання та введення в експлуатацію

Станція постачається у зібраному вигляді. На об’єкті необхідно встановити обладнання на підготовлену основу, приєднати всмоктувальний і напірний трубопроводи, підвести електроживлення та виконати пусконалагоджувальні роботи.

Перед запуском параметри реле тиску та алгоритм роботи автоматики мають бути налаштовані відповідно до проєктних параметрів системи.

Замовлення насосної станції

Для перевірки можливості застосування Fire-Set 1 3D 32-160/1,5 надайте нашим фахівцям необхідну витрату, напір, параметри електроживлення та схему системи пожежогасіння.

Фахівці IWT перевірять робочу точку насоса, комплектацію станції та відповідність обладнання вимогам вашого проєкту.
