Моноблочные насосы EBARA 3D — замена насосов типа К и КМ

Моноблочные насосы

Насосы

Q max, м³/час: 138
H max, м: 71
Мощность, кВт: 1,1 — 22
Температура жидкости, °C: -5……+120

ПРИМЕНЕНИЕ :

Коммунальное строительство

Насосы для водоснабжения

Насосы для систем отопления и кондиционирования

Промышленные насосы

Тел: 044 355 25 93 Подбор, помощь и консультация

Консольно-моноблочный насос Ebara 3D с осевым всасывающим и радиальным напорным подключением в соответствии со стандартом EN 733 изготовленные из чугуна.

Стандартный чугунный насос с рабочим колесом из стали AISI 304 и AISI 316, осевым входом и радиальным выходом, 2- или 4-полюсными двигателями. Предлагаются 3 модификации. Предусмотрена возможность снятия двигателя с муфтой, консольной опорой и рабочим колесом без отсоединения всего насоса от трубопровода. Тип торцового уплотнения выбирается с учетом различных требований. Предназначены для систем отопления и кондиционирования, а также водоснабжения коммунального, сельскохозяйственного и промышленного назначения, увеличения давления в системах и работы в составе систем пожаротушения.

Тип торцового уплотнения выбирается с учетом перекачиваемой жидкости, рабочей температуры или иных факторов.

Модели насосов Ebara 3D:
• 3D без двигателя
• 3DS с жесткой муфтой и двигателем по стандартам МЭК
• 3DР с эластичной муфтой и двигателем по стандартам МЭК

Консольно-моноблочный насос Ebara серии 3D входит в состав Насосных станций пожаротушения FIRE-SET 3D (насосные установки повышения давления воды в системах пожаротушения, которые мы производим и тестируем на нашем производстве в Киеве).

Применение

Перекачивание воды и чистых неагрессивных жидкостей
Водоснабжение
Повышение давления
Системы мойки и промышленные предприятия
Циркуляция воды в системах кондиционирования воздуха

Особенности

Орошение и сельское хозяйство
Высоконадежная конструкция
Рабочее колесо из нержавеющей стали
Высокий КПД
1~230В ± 10% 50Гц к 2,2кВт, 3~230/400В ± 10% 50Гц к 4кВт включительно, 3~400/690В ± 10% 50Гц выше 5,5кВт.
Встроенный конденсатор и автоматическая защита от тепловой перегрузки для однофазной версии.
Для трехфазной версии защиту от тепловой перегрузки должен обеспечить потребитель.

Таблица аналогов
Консольные насосы типа К и консольные насосы EBARA 3D и EBARA GS (Италия)

Марка насоса	Параметры		Аналоги
	Насоса	Двигателя
	Q/H	кВт/об/хв			Q, м³/ч	H, м	Р, кВт
Насосы консольные типа К, КМ			Артикул насоса EBARA	Марка насоса EBARA
К8/18	8/18	1,5/3000	2540070004I	3D/I 32-125/1.1	8	21	1,1
К8/18	8/18	2,2/3000	2540070004I	3D/I 32-125/1.1	8	21	1,1
К50-32-125	12,5/20	1,5/3000	2540080004I	3D/I 32-160/1.5	12,5	23,5	1,5
К50-32-125	12,5/20	2,2/3000	2540080004I	3D/I 32-160/1.5	12,5	23,5	1,5
К20/30	20/30	4/3000	2541120004I	3D/I 40-160/4.0	20	35	4
К20/30	20/30	5,5/3000	2541120004I	3D/I 40-160/4.0	20	35	4
К65-50-160	25/32	5,5/3000	2541120004I	3D/I 40-160/4.0	25	33,5	4
К65-50-160а	20/30	4/3000	2541120004I	3D/I 40-160/4.0	20	35	4
К45/30	45/30	7,5/3000	2542130004I	3D/I 50-160/5.5	45	35	5,5
К45/30а	35/22,5	5,5/3000	2542120004I	3D/I 50-125/4.0	35	24,7	4
К80-65-160	50/32	7,5/3000	2542140004I	3D/I 50-160/7.5	50	34	7,5
К80-65-160а	45/26	5,5/3000	2542130004I	3D/I 50-160/5.5	45	28	5,5
К80-50-200	50/50	15/3000	2542160004I	3D/I 50-200/11	50	50	11
К80-50-200а	45/40	11/3000	2542150004I	3D/I 50-200/9.2	45	45	9,2
К80-50-200СД	50/50	15/3000	2542160004I	3D/I 50-200/11	50	50	11
К90/20	90/20	7,5/3000	2549130004M	3D/M 65-125/7.5	90	22	7,5
К90/20а	70/18	5,5/3000	2543130004I	3D/I 65-125/5.5	70	21	5,5
К100-80-160	100/32	15/3000	2543160004M	3D/M 65-160/11	100	30	11
К100-80-160а	90/26	11/3000	2543150004M	3D/M 65-160/9.2	90	27	9,2
К100-65-200	100/50	30/3000	2544190004M	3D/M 65-200/22	100	50	22
К100-65-200а	90/40	22/3000	2543170004M	3D/M 65-160/15	90	39	15
К100-65-200а	90/40	18,5/3000	2543170004M	3D/M 65-160/15	90	39	15
К100-65-250	100/80	45/3000	2697001030	GSD2 65-250/B1/A 45	100	85	45
К100-65-250а	90/67	37/3000	2687000083A	GS2 50-200-219/B1/E 30	90	64	30
K150-125-250	200/20	18,5/1500	2697001036	GSD2 80-160/B1/A 15	200	21	15
K150-125-250а	180/16	15/1500	2697001049	GSD2 100-160/B1/A 15	180	20	15
К160/30	160/30	30/1500	2697001037	GSD2 80-160/B1/A 18,5	160	29	18,5
К160/30а	140/28	22/1500	2697001036	GSD2 80-160/B1/A 15	140	26	15
К160/30б	140/22	18,5/1500	2697001036	GSD2 80-160/B1/A 15	140	26	15
К150-125-315	200/32	30/1500	2697001038	GSD2 80-160/B1/A 22	200	31	22
К150-125-315а	180/26	22/1500	2697001037	GSD2 80-160/B1/A 18,5	180	28	18,5
К290/30	290/30	37/1500	2697001052	GSD2 100-160/B1/A 30	290	30	30
К290/30а	250/24	30/1500	2697001051	GSD2 100-160/B1/A 22	250	24	22
К200-150-250	315/20	30/1500	2698001071	GSD4 125-250/B1/A 22	315	21	22
К200-150-250а	290/16	22/1500	2697001050	GSD2 100-160/B1/A 18,5	290	16	18,5
К200-150-315	315/32	45/1500	2698001075	GSD4 125-315/B1/A 37	315	32	37
К200-150-315а	290/26	37/1500	2697001052	GSD2 100-160/B1/A 30	290	30	30
К200-150-400	400/50	90/1500	2697001063	GSD2 125-200/B1/A 75	400	50	75
К200-150-400а	400/40	75/1500	2697001062	GSD2 125-200/B1/A 55	400	38	55
KM50-32-125	12,5/20	2,2/3000	2540080004I	3D/I 32-160/1.5	12,5	23,5	1,5
KM65-50-160	25/32	5,5/3000	2541120004I	3D/I 40-160/4.0	25	33,5	4
КМ80-65-160	50/32	7,5/3000	2542140004I	3D/I 50-160/7.5	50	34	7,5
КM80-50-200	50/50	15/3000	2542160004I	3D/I 50-200/11	50	50	11
КM100-80-160	100/32	15/3000	2543160004M	3D/M 65-160/11	100	30	11
KM100-65-200	100/50	30/3000	2544190004M	3D/M 65-200/22	100	50	22
КМ150-125-250	200/20	18.5/1500	2697001036	GSD2 80-160/B1/A 15	200	21	15

Мы можем предложить не только подбор аналога, но и хорошие цены. Поддерживаем склад консольных насосов в Киеве. Смотрите также новый консольно-моноблочный насос серии GSD (Ebara, Италия).

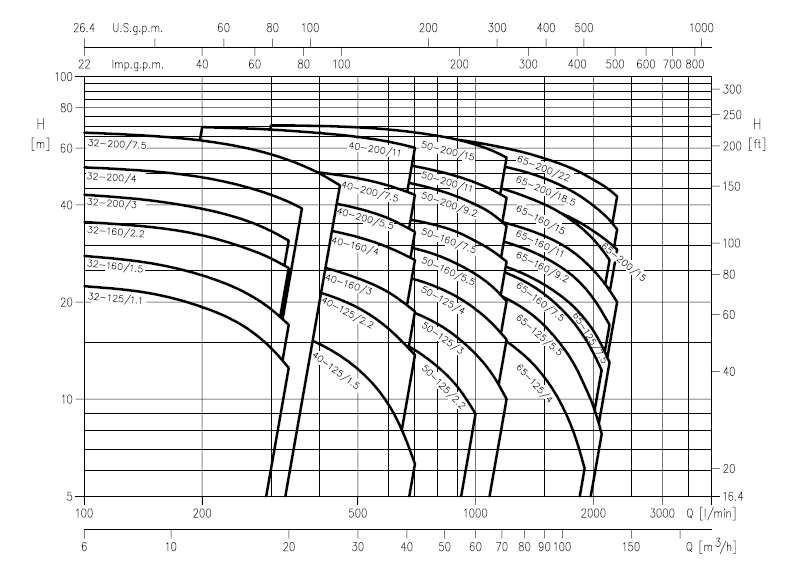

Гидравлические характеристики насосов EBARA 3D, 2900 об/мин

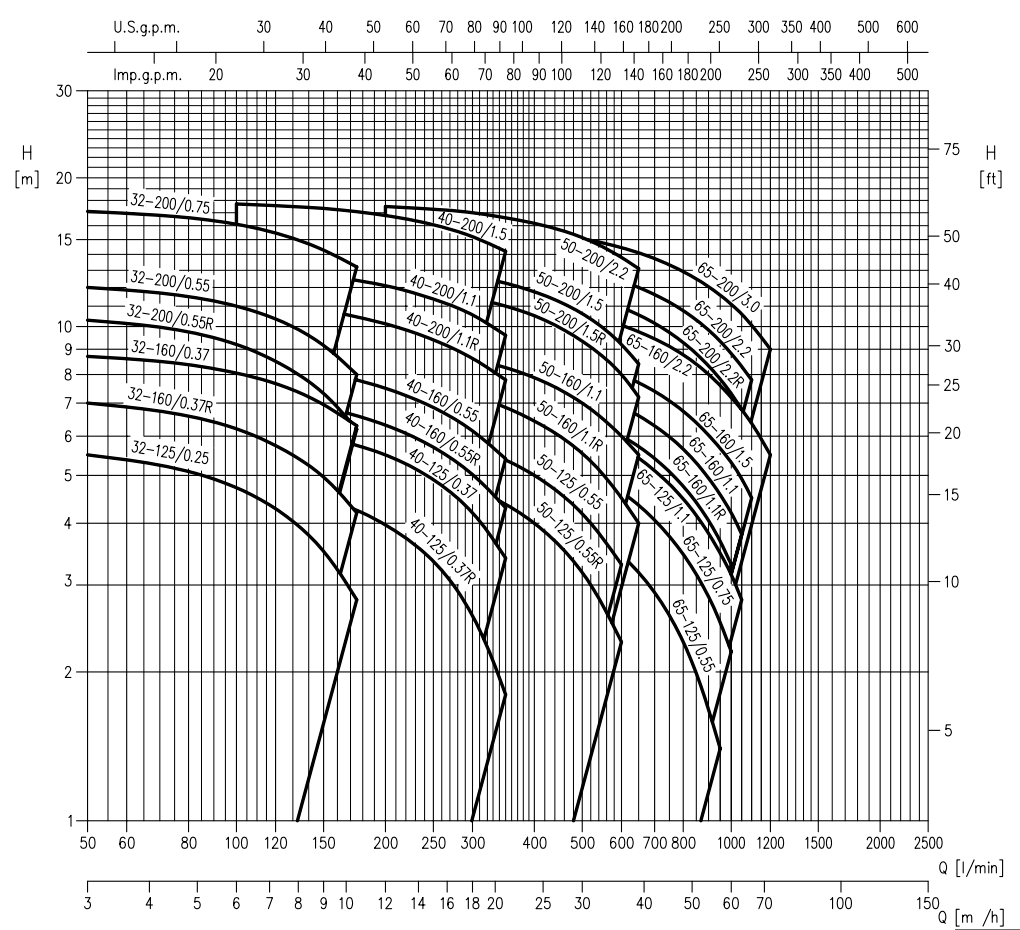

Гидравлические характеристики насосов EBARA 3D, 1450 об/мин

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА EBARA 3D

Характеристики перекачиваемой жидкости	Тип жидкости	чистая вода
	Температура [°C]	мин. — 5
		макс. + 90
		макс. + 110 (H, HS, HW, HSW)
		макс. + 120
Максимальное рабочее давление [МПа]		1
Конструкция	Рабочее колесо	*по запросу
	Уплотнение вала	торцевое уплотнение
	Подшипник	герметичный шариковый подшипник
Соединение с трубопроводом	Всасывающий патрубок	DN 50, 65, 80
Соединение с трубопроводом	Напорный патрубок	DN 32, 40, 50, 65
Материалы	Корпус	чугун
	Рабочее колесо	AISI 304 / AISI 316
	Уплотнение вала	керамика/графит/NBR (*по запросу специсполнение)
	Вал	AISI 304

Однофазные 230В — 50Гц		Трехфазные 230/400/690В — 50Гц		2Р
Модель	Артикул	Модель	Артикул	Eff.	HP	кВт	Сила тока [A]				Вес [кг]		Рабочие характеристики
							1~230В	3~					Q [м3/ч]	H [м]
								230В	400В	690В	1~	3~
3D 32-125/1,1 M	2540070000	3D/I 32-125/1.1	2540070004I	IE3	1,5	1,1	6,7	5,8	3,3	—	25,0	29,5	6,0÷15,0÷20,0	22,4÷17,1÷12,5
3D 32-160/1,5 M	2540080000	3D/I 32-160/1.5	2540080004I	IE3	2	1,5	9,6	5,8	3,3	—	29,0	33,5	6,0÷15,0÷20,0	27,5÷21,3÷16,4
3D 32-160/2,2 M	2540100000	3D/I 32-160/2.2	2540100004I	IE3	3	2,2	13,3	8,2	4,7	—	35,7	36,0	6,0÷15,0÷20,0	35,4÷29,8÷25,5
		3D/I 32-200/3.0	2540110004I	IE3	4	3	—	11,1	6,4	—	—	47,5	6,0÷15,0÷20,0	43,0÷36,5÷31,0
		3D/I 32-200/4.0	2540120004I	IE3	5,5	4	—	15,1	8,7	—	—	50,0	6,0÷15,0÷20,0	52,5÷46,0÷41,0
		3D/I 32-200/7.5	2540140004I	IE3	10	7,5	—	—	13,6	7,9	—	65,1	6,0÷15,0÷27,0	67,0÷61,0÷46,0
3D 40-125/1,5 M	2541080000	3D/I 40-125/1.5	2541080004I	IE3	2	1,5	9,6	5,8	3,3	25,5	—	3,0	12,0÷24,0÷42,0	18,2÷14,8÷6,3
3D 40-125/2,2 M	2541100000	3D/I 40-125/2.2	2541100004I	IE3	3	2,2	13,3	8,2	4,7	31,7	—	32,0	12,0÷24,0÷42,0	24,4÷22,4÷13,7
		3D/I 40-160/3.0	2541110004I	IE3	4	3	—	11,1	6,4	—	—	39,0	12,0÷24,0÷42,0	29,4÷25,8÷18,7
		3D/I 40-160/4.0	2541120004I	IE3	5,5	4	—	15,1	8,7	—	—	48,0	12,0÷24,0÷42,0	37,2÷33,8÷27,0
		3D/I 40-200/5.5	2541130004I	IE3	7,5	5,5	—	—	10,6	6,1	—	60,0	12,0÷24,0÷42,0	44,5÷41,0÷33,0
		3D/I 40-200/7.5	2541140004I	IE3	10	7,5	—	—	13,6	7,9	—	66,1	12,0÷24,0÷42,0	53,5÷50,5÷43,0
		3D/I 40-200/11	2541160004I	IE3	15	11	—	—	21,3	12,3	—	82,4	12,0÷24,0÷42,0	70,0÷67,0÷60,0
3D 50-125/2,2 M	2542100000	3D/I 50-125/2.2	2542100004I	IE3	3	2,2	13,3	8,2	4,7	—	34,4	37,0	24,0÷48,0÷60,0	18,0÷12,6÷9,0
		3D/I 50-125/3.0	2542110004I	IE3	4	3	—	11,1	6,4	—	—	39,5	24,0÷48,0÷72,0	21,5÷17,1÷10,0
		3D/I 50-125/4.0	2542120004I	IE3	5,5	4	—	15,1	8,7	—	—	48,0	24,0÷48,0÷72,0	25,8÷22,2÷15,3
		3D/I 50-160/5.5	2542130004I	IE3	7,5	5,5	—	—	10,6	6,1	—	60,0	24,0÷48,0÷72,0	32,0÷27,9÷20,0
		3D/I 50-160/7.5	2542140004I	IE3	10	7,5	—	—	13,6	7,9	—	67,1	24,0÷48,0÷72,0	38,2÷34,5÷26,7
		3D/I 50-200/9.2	2542150004I	IE3	12,5	9,2	—	—	17,2	10	—	77,0	30,0÷48,0÷72,0	49,5÷44,5÷34,4
		3D/I 50-200/11	2542160004I	IE3	15	11	—	—	21,3	12,3	—	82,4	30,0÷48,0÷72,0	55,5÷51,0÷42,0
		3D/I 50-200/15	2542170004I	IE3	20	15	—	—	27,7	17,3	—	124,1	30,0÷48,0÷72,0	69,5÷65,5÷56,0
		3D/I 65-125/4.0	2543120004I	IE3	5,5	4	—	15,1	8,7	—	—	53,0	36,0÷60,0÷114,0	20,4÷17,2÷6,0
		3D/I 65-125/5.5	2543130004I	IE3	7,5	5,5	—	—	10,6	6,1	—	65,0	42,0÷96,0÷126,0	25,0÷15,5÷8,0
		3D/M 65-125/7.5	2549130004M	IE3	10	7,5	—	—	13,6	7,9	—	72,6	42,0÷96,0÷132,0	29,6÷21,5÷13,0
		3D/M 65-160/7.5	2543140004M	IE3	10	7,5	—	—	13,6	7,9	—	73,1	42,0÷96,0÷126,0	29,0÷19,8÷12,3
		3D/M 65-160/9.2	2543150004M	IE3	12,5	9,2	—	—	17,2	10	—	85,0	42,0÷96,0÷132,0	34,7÷26,3÷17,0
		3D/M 65-160/11	2543160004M	IE3	15	11	—	—	21,3	12,3	—	87,4	42,0÷96,0÷132,0	39,0÷31,0÷22,0
		3D/M 65-160/15	2543170004M	IE3	20	15	—	—	27,7	17,3	—	129,1	42,0÷96,0÷132,0	46,0÷38,4÷30,5
		3D/M 65-200/15	2544170004M	IE3	20	15	—	—	27,7	17,3	—	129,1	42,0÷96,0÷132,0	51,0÷38,6÷27,0
		3D/M 65-200/18.5	2544180004M	IE3	25	18,5	—	—	35	20,3	—	146,3	42,0÷96,0÷138,0	58,0÷47,0÷33,6
		3D/M 65-200/22	2544190004M	IE3	30	22	—	—	39,7	23,6	—	158,1	42,0÷96,0÷138,0	65,5÷54,5÷42,5

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА 3D

Характеристики перекачиваемой жидкости	Тип жидкости	чистая вода
	Температура [°C]	мин. — 5
		макс. + 90
		макс. + 110 (H, HS, HW, HSW)
		макс. + 120
Максимальное рабочее давление [МПа]		1
Конструкция	Рабочее колесо	*по запросу
	Уплотнение вала	торцевое уплотнение
	Подшипник	герметичный шариковый подшипник
Соединение с трубопроводом	Всасывающий патрубок	DN 50, 65, 80
Соединение с трубопроводом	Напорный патрубок	DN 32, 40, 50, 65
Материалы	Корпус	чугун
	Рабочее колесо	AISI 304 / AISI 316
	Уплотнение вала	керамика/графит/NBR (*по запросу специсполнение)
	Вал	AISI 304

Моноблочные насосы EBARA серии 3D в Новостях:

Нестандартные решения для насосной пожаротушения на насосах 3D

Маркировка моноблочных насосов EBARA 3D

3D4	S	H	65	200	/	2.2	R
3D4								Название серии насосов в 4-х полюсном исполнении
	S							Тип модели (S, P)
		H						Тип торцевого ( доступно 5 версий)
			65					Выпускной патрубок
				200				Код для рабочего колеса
						2.2		Мощность
							R	Рабочее колесо уменьшенного диаметра
