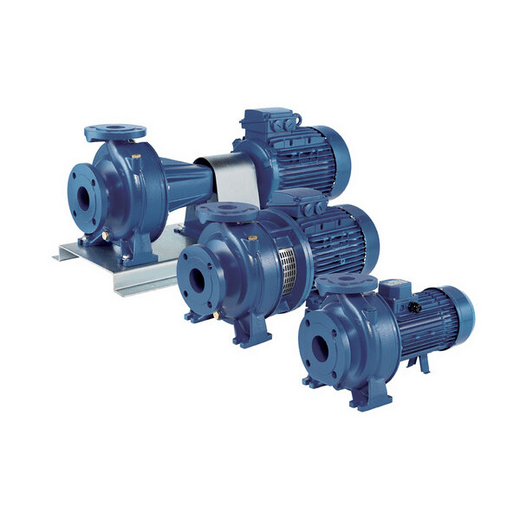

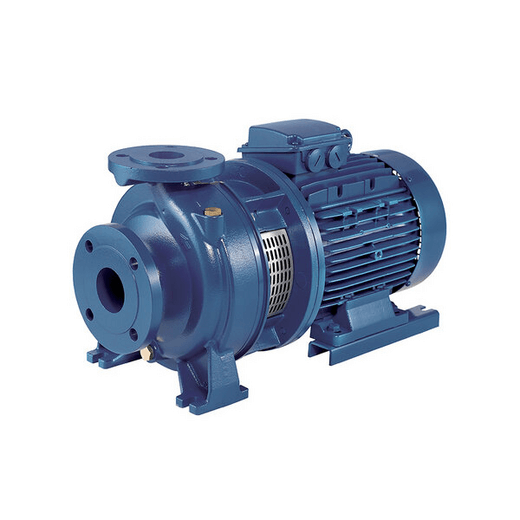

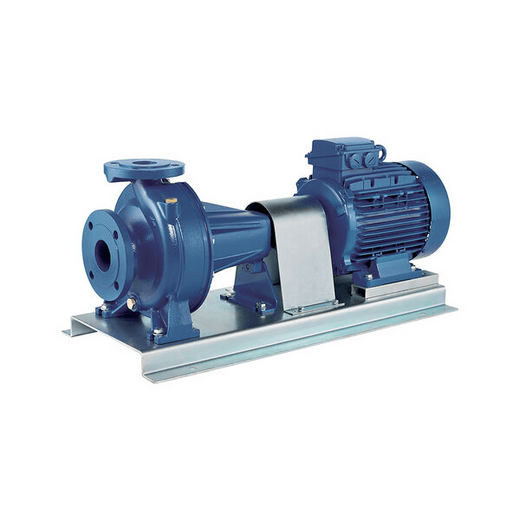

Моноблочні відцентровані насоси EBARA серії 3D (3DS) з чавуну. Широко використовуються для перекачування води і чистих неагресивних рідин, установок підвищення тиску, промислових підприємств, циркуляції води в системах кондиціонування повітря.
| Однофазні 230В – 50Гц | Трифазні 230/400/690В – 50Гц | 2Р | ||||||||||||||||||||

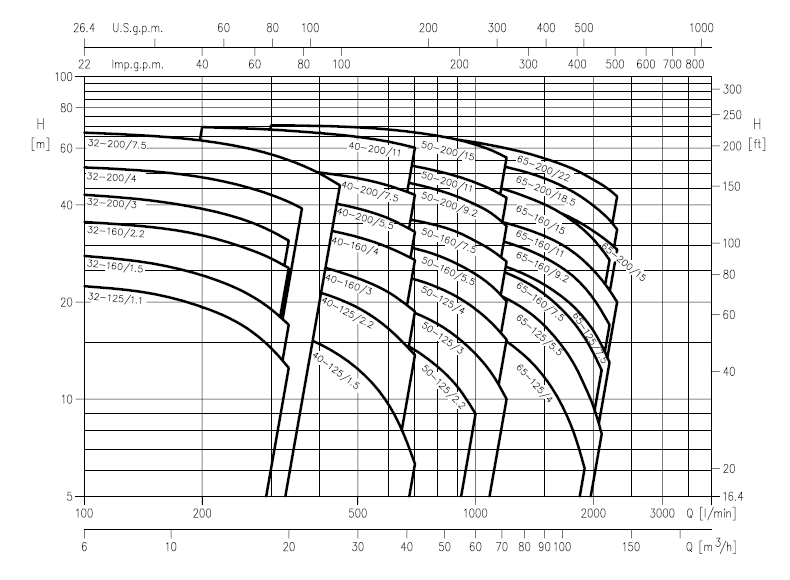

| Модель | Артикул | Модель | Артикул | Eff. | HP | кВт | Сила току [A] | Вага [кг] | Робочі характеристики | |||||||||||||
| 1~230В | 3~ | Q [м3/год] | H [м] | |||||||||||||||||||
| 230В | 400В | 690В | 1~ | 3~ | ||||||||||||||||||
| 3D 32-125/1,1 M | 2540070000 | 3D/I 32-125/1.1 | 2540070004I | IE3 | 1,5 | 1,1 | 6,7 | 5,8 | 3,3 | – | 25,0 | 29,5 | 6,0÷15,0÷20,0 | 22,4÷17,1÷12,5 | ||||||||
| 3D 32-160/1,5 M | 2540080000 | 3D/I 32-160/1.5 | 2540080004I | IE3 | 2 | 1,5 | 9,6 | 5,8 | 3,3 | – | 29,0 | 33,5 | 6,0÷15,0÷20,0 | 27,5÷21,3÷16,4 | ||||||||
| 3D 32-160/2,2 M | 2540100000 | 3D/I 32-160/2.2 | 2540100004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | – | 35,7 | 36,0 | 6,0÷15,0÷20,0 | 35,4÷29,8÷25,5 | ||||||||
| 3D/I 32-200/3.0 | 2540110004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | – | 47,5 | 6,0÷15,0÷20,0 | 43,0÷36,5÷31,0 | ||||||||||
| 3D/I 32-200/4.0 | 2540120004I | IE3 | 5,5 | 4 | – | 15,1 | 8,7 | – | – | 50,0 | 6,0÷15,0÷20,0 | 52,5÷46,0÷41,0 | ||||||||||
| 3D/I 32-200/7.5 | 2540140004I | IE3 | 10 | 7,5 | – | – | 13,6 | 7,9 | – | 65,1 | 6,0÷15,0÷27,0 | 67,0÷61,0÷46,0 | ||||||||||
| 3D 40-125/1,5 M | 2541080000 | 3D/I 40-125/1.5 | 2541080004I | IE3 | 2 | 1,5 | 9,6 | 5,8 | 3,3 | 25,5 | – | 3,0 | 12,0÷24,0÷42,0 | 18,2÷14,8÷6,3 | ||||||||
| 3D 40-125/2,2 M | 2541100000 | 3D/I 40-125/2.2 | 2541100004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | 31,7 | – | 32,0 | 12,0÷24,0÷42,0 | 24,4÷22,4÷13,7 | ||||||||
| 3D/I 40-160/3.0 | 2541110004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | – | 39,0 | 12,0÷24,0÷42,0 | 29,4÷25,8÷18,7 | ||||||||||
| 3D/I 40-160/4.0 | 2541120004I | IE3 | 5,5 | 4 | – | 15,1 | 8,7 | – | – | 48,0 | 12,0÷24,0÷42,0 | 37,2÷33,8÷27,0 | ||||||||||
| 3D/I 40-200/5.5 | 2541130004I | IE3 | 7,5 | 5,5 | – | – | 10,6 | 6,1 | – | 60,0 | 12,0÷24,0÷42,0 | 44,5÷41,0÷33,0 | ||||||||||
| 3D/I 40-200/7.5 | 2541140004I | IE3 | 10 | 7,5 | – | – | 13,6 | 7,9 | – | 66,1 | 12,0÷24,0÷42,0 | 53,5÷50,5÷43,0 | ||||||||||
| 3D/I 40-200/11 | 2541160004I | IE3 | 15 | 11 | – | – | 21,3 | 12,3 | – | 82,4 | 12,0÷24,0÷42,0 | 70,0÷67,0÷60,0 | ||||||||||
| 3D 50-125/2,2 M | 2542100000 | 3D/I 50-125/2.2 | 2542100004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | – | 34,4 | 37,0 | 24,0÷48,0÷60,0 | 18,0÷12,6÷9,0 | ||||||||
| 3D/I 50-125/3.0 | 2542110004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | – | 39,5 | 24,0÷48,0÷72,0 | 21,5÷17,1÷10,0 | ||||||||||
| 3D/I 50-125/4.0 | 2542120004I | IE3 | 5,5 | 4 | – | 15,1 | 8,7 | – | – | 48,0 | 24,0÷48,0÷72,0 | 25,8÷22,2÷15,3 | ||||||||||
| 3D/I 50-160/5.5 | 2542130004I | IE3 | 7,5 | 5,5 | – | – | 10,6 | 6,1 | – | 60,0 | 24,0÷48,0÷72,0 | 32,0÷27,9÷20,0 | ||||||||||
| 3D/I 50-160/7.5 | 2542140004I | IE3 | 10 | 7,5 | – | – | 13,6 | 7,9 | – | 67,1 | 24,0÷48,0÷72,0 | 38,2÷34,5÷26,7 | ||||||||||
| 3D/I 50-200/9.2 | 2542150004I | IE3 | 12,5 | 9,2 | – | – | 17,2 | 10 | – | 77,0 | 30,0÷48,0÷72,0 | 49,5÷44,5÷34,4 | ||||||||||
| 3D/I 50-200/11 | 2542160004I | IE3 | 15 | 11 | – | – | 21,3 | 12,3 | – | 82,4 | 30,0÷48,0÷72,0 | 55,5÷51,0÷42,0 | ||||||||||
| 3D/I 50-200/15 | 2542170004I | IE3 | 20 | 15 | – | – | 27,7 | 17,3 | – | 124,1 | 30,0÷48,0÷72,0 | 69,5÷65,5÷56,0 | ||||||||||
| 3D/I 65-125/4.0 | 2543120004I | IE3 | 5,5 | 4 | – | 15,1 | 8,7 | – | – | 53,0 | 36,0÷60,0÷114,0 | 20,4÷17,2÷6,0 | ||||||||||
| 3D/I 65-125/5.5 | 2543130004I | IE3 | 7,5 | 5,5 | – | – | 10,6 | 6,1 | – | 65,0 | 42,0÷96,0÷126,0 | 25,0÷15,5÷8,0 | ||||||||||
| 3D/M 65-125/7.5 | 2549130004M | IE3 | 10 | 7,5 | – | – | 13,6 | 7,9 | – | 72,6 | 42,0÷96,0÷132,0 | 29,6÷21,5÷13,0 | ||||||||||
| 3D/M 65-160/7.5 | 2543140004M | IE3 | 10 | 7,5 | – | – | 13,6 | 7,9 | – | 73,1 | 42,0÷96,0÷126,0 | 29,0÷19,8÷12,3 | ||||||||||
| 3D/M 65-160/9.2 | 2543150004M | IE3 | 12,5 | 9,2 | – | – | 17,2 | 10 | – | 85,0 | 42,0÷96,0÷132,0 | 34,7÷26,3÷17,0 | ||||||||||
| 3D/M 65-160/11 | 2543160004M | IE3 | 15 | 11 | – | – | 21,3 | 12,3 | – | 87,4 | 42,0÷96,0÷132,0 | 39,0÷31,0÷22,0 | ||||||||||
| 3D/M 65-160/15 | 2543170004M | IE3 | 20 | 15 | – | – | 27,7 | 17,3 | – | 129,1 | 42,0÷96,0÷132,0 | 46,0÷38,4÷30,5 | ||||||||||
| 3D/M 65-200/15 | 2544170004M | IE3 | 20 | 15 | – | – | 27,7 | 17,3 | – | 129,1 | 42,0÷96,0÷132,0 | 51,0÷38,6÷27,0 | ||||||||||
| 3D/M 65-200/18.5 | 2544180004M | IE3 | 25 | 18,5 | – | – | 35 | 20,3 | – | 146,3 | 42,0÷96,0÷138,0 | 58,0÷47,0÷33,6 | ||||||||||
| 3D/M 65-200/22 | 2544190004M | IE3 | 30 | 22 | – | – | 39,7 | 23,6 | – | 158,1 | 42,0÷96,0÷138,0 | 65,5÷54,5÷42,5 | ||||||||||
ТЕХНІЧНІ ДАНІ НАСОСА 3D
| Характеристики робочої рідини | Тип рідини | чиста вода |
| Температура [°C] | хв. – 5 | |
| макс. + 90 | ||
| макс. + 110 (H, HS, HW, HSW) | ||
| макс. + 120 | ||
| Максимальний робочий тиск [МПа] | 1 | |
| Конструкція | Робоче колесо | *за запитом |
| Ущільнення валу | торцеве ущільнення | |
| Підшипник | герметичний кульковий підшипник | |
| З’єднання з трубопроводом | Всмоктуючий патрубок | DN 50, 65, 80 |
| Напірний патрубок | DN 32, 40, 50, 65 | |
| Матеріали | Корпус | чавун |
| Робоче колесо | AISI 304 / AISI 316 | |
| Ущільнення валу | кераміка/графіт/NBR (*за запитом спецвиконання) | |
| Вал | AISI 304 | |
