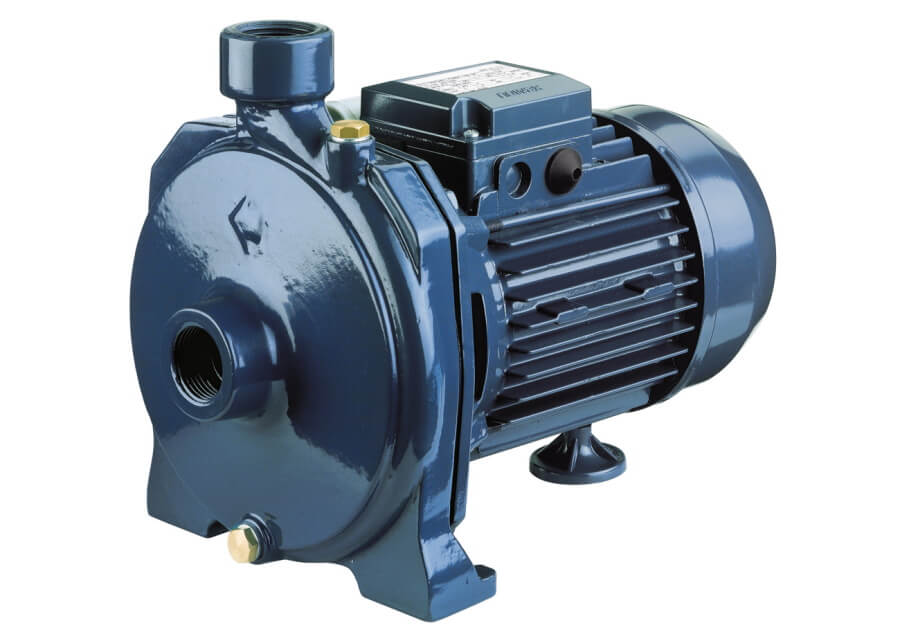

CM(A B C D) CMR

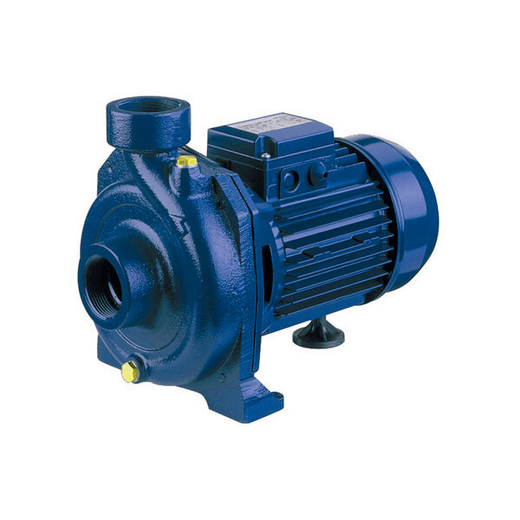

насос Ebara CMR - чугунный моноблочный резьбовой

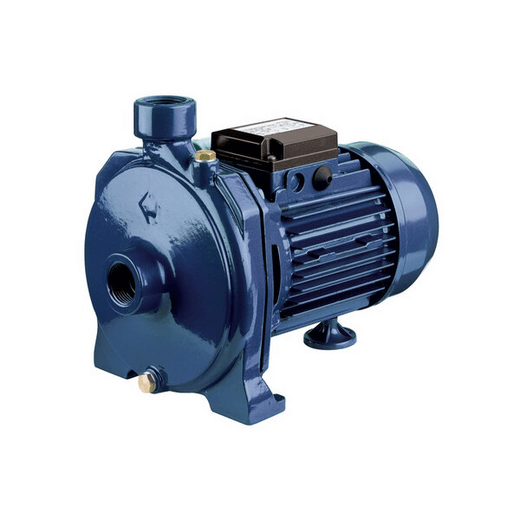

Насосы моноблочные резьбовые Эбара серии CMA - B - C - D
CM(A B C D) CMR
насос Ebara CMR - чугунный моноблочный резьбовой
Насосы моноблочные резьбовые Эбара серии CMA - B - C - D

Моноблочные резьбовые насосы CM (A-B-C-D) — CMR


Q max, м³/час: 66
H max, м: 76,5
Мощность, кВт: 0,37 — 4
Температура жидкости, °C: +5……+90



Тел: 044 355 25 93 Подбор, помощь и консультация

Моноблочные резьбовые насосы CM (CMA, CMB, CMC и CMD) — насосы с одиночным рабочим колесом и корпусом из нержавеющей стали. В зависимости от моделей используются разные материалы для рабочих колес, валов и опор двигателя.

Моноблочные резьбовые насосы CMR — насосы с рабочим колесом открытого типа из чугуна или бронзы, предназначен для использования в сложном промышленном оборудовании.

Есть вариант исполнения с латунным рабочим колесом. Благодаря уменьшенным размерам, эти насосы можно также установить в узких или труднодоступных местах.

Их прочная и надежная конструкция обеспечивает высокую эффективности при перекачке воды.

ПРИМЕНЕНИЕ

  • Бытовые насосные станции
  • Орошение в малых масштабах
  • Моечные установки и автомойки
  • Перекачка неагрессивных жидкостей для бытовых и промышленных нужд

ОСОБЕННОСТИ

  • Возможно исполнение с латунным рабочим колесом (CMA 0.75M GO, CMA 0.5M GO, CMA 1.0M GO)
  • Максимальное рабочее давление: 6 бар для CMA 0.5-0.75-1.0.  CMB 0.75-1.0-1.5-2.0-3.0. CMC. CMR.       8 бар для CMA 1.5-2.0-3.0. CMB 4.0-5.5.
  • Температура перекачиваемой жидкости: +40°С для CMA 0.5-0.75-1.0.  +90°С для всех остальных насосов.
  • Входной патрубок: G1” для CMA 0.5-0.75-1.00, G 11/4” для CMA 1.5-2.0-3.0, G 1 1/2” (Ду40) для CMR, G 2” для CMB-CMC.
  • Выходной патрубок G1”  для CMA, G11/4” для CMB, G11/2” для CMR, G2” для CMC.
  • Однофазное напряжение 220В, 50Гц. Конденсатор и тепловая защита встроены.
  • Трехфазное напряжение 230/400В, 50Гц. Тепловая защита должна быть предусмотрена потребителем.
  • На заказ возможное установление специального механического уплотнения.

ОПЦИОНАЛЬНОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ



Однофазные
230В — 50 Гц		Трехфазные
230/400В — 50 Гц
МодельАртикулМодельАртикулEff.HPкВтСила тока [A]Вес [кг]Рабочие характеристики
1~230В3~Q [м3/ч]H [м]
230В400В1~3~
CMA 0,50 M1160050000CMA 0,50 T1160050004—0,50,373,22,41,47,27,11,2÷4,8÷5,420,9÷14,9÷13,1
CMA 0,50 M GO1160050100CMA 0,50 T GO1160050104—0,50,373,22,41,47,27,11,2÷4,8÷5,420,9÷14,9÷13,1
CMA/A 0,75 M1160090000ACMA/A 0,75 T1160090004A—0,750,554,73,21,810,310,21,2÷3,6÷5,129,7÷24,9÷20,2
CMA/A 0,75 M GO1160090100ACMA/A 0,75 T GO1160090104A—0,750,554,73,21,810,310,21,2÷3,6÷5,129,7÷24,9÷20,2
CMA 1,00 M1160100000CMA/I 1,00 T1160100004IIE310,756,231,711,511,61,2÷4,8÷5,733,0÷26,6÷23,5
CMA 1,00 M GO1160100100CMA/I 1,00 T GO1160100104IIE310,756,231,711,511,61,2÷4,8÷5,733,0÷26,6÷23,5
CMA/B 1,50 M1160150000BCMA/I 1,50 T1160150004IIE31,51,185,83,319,520,81,2÷5,1÷6,639,5÷36,5÷34,5
CMA/A 2,00 M1160200000ACMA/I 2,00 T1160200004IIE321,510,37,14,122,824,31,2÷5,1÷7,247,5÷45,0÷42,0
CMA/I 3,00 T1160300004IIE332,2—8,24,7—24,31,2÷5,4÷8,453,0÷49,0÷42,5
CMB 0,75 M1170090000CMB 0,75 T1170090004—0,750,554,531,711,611,66,0÷12,0÷15,114,6÷10,9÷8,1
CMB 1,00 M1170100000CMB/I 1,00 T1170100004IIE310,75635213,713,76,0÷12,0÷15,118,6÷15,7÷13,1
CMB/B 1,50 M1170150000BCMB/I 1,50 T1170150004IIE31,51,18,25,83,319,920,46,0÷12,0÷16,922,5÷20,0÷16,2
CMB/A 2,00 M1170200000ACMB/I 2,00 T1170200004IIE321,510,37,14,121,022,96,0÷12,0÷16,930,8÷28,0÷23,6
CMB/I 3,00 T1170300004IIE332,2—8,24,7—22,26,0÷12,0÷16,935,4÷32,7÷28,5
CMB/I 4,00 T1170400004IIE343—11,16,4—37,76,0÷12,0÷16,945,5÷42,0÷36,2
CMB/I 5,50 T1170550004IIE35,54—15,18,7—43,46,0÷12,0÷16,957,0÷53,5÷48,0
CMC 0,75 M1180090000CMC 0,75 T1180090004—0,750,554,22,81,611,611,63,0÷12,0÷24,112,0÷10,7÷5,2
CMC 1,00 M1180100000CMC/I 1,00 T1180100004IIE310,755,331,713,013,83,0÷18,1÷27,114,0÷10,8÷5,4
CMD/B 1,50 M1190150000BCMD/I 1,50 T1190150004IIE31,51,18,55,83,321,323,115,1÷36,1÷54,211,3÷9,8÷6,5
CMD/A 2,00 M1190200000ACMD/I 2,00 T1190200004IIE321,510,37,14,123,024,215,1÷48,2÷57,213,1÷10,2÷8,4
CMD/I 3,00 T1190300004IIE332,2—8,24,7—23,915,1÷48,2÷60,216,1÷13,1÷10,4
CMR 0,75 M *1200090000CMR 0,75 T *1200090004—0,750,553,82,81,610,710,73,0÷12,0÷15,013,6÷8,1÷6,3
CMR 1,00 M *1200100000CMR/I 1,00 T *1200100004IIE310,754,8531,711,912,73,0÷12,0÷16,517,3÷11,5÷8,7



ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСОВ CM(A-B-C-D) — CMR



Характеристики перекачиваемой жидкостиТип жидкостичистая вода
Температура [°C]мин. + 5
макс. + 40 (CMA до 1.00)
макс. + 90
Максимальное рабочее давление [МПа]0.6 (CMR, CMA до 1.0, CMB до 3.0, CMC, CMD)
0.8 (все остальные модели)
КонструкцияРабочее колесозакрытого типа
Уплотнение валаторцевое уплотнение
Подшипникгерметичный шариковый подшипник
Соединение с трубопроводомВсасывающий патрубокG 1″  (CMA до 1.00) / G 1″ 1/4 (CMA от 1.50 ) /G 1″ 1/2 (CMR)
G 2″ (CMB — CMC) / G 2″ 1/2 (CMD)
Напорный патрубокG 1″  (CMA)  / G 1″ 1/4 (CMB) / G 1″ 1/2 (CMR)
G 2″ (CMC) / G 2″ 1/2 (CMD)
МатериалыКорпусчугун
Рабочее колесоPPE + PS, упрочненное стекловолокном
латунь
чугун
Внешний корпусAISI 304
ВалAISI 303 / AISI 304 / AISI 416
Уплотнение валакерамика/графит/NBR

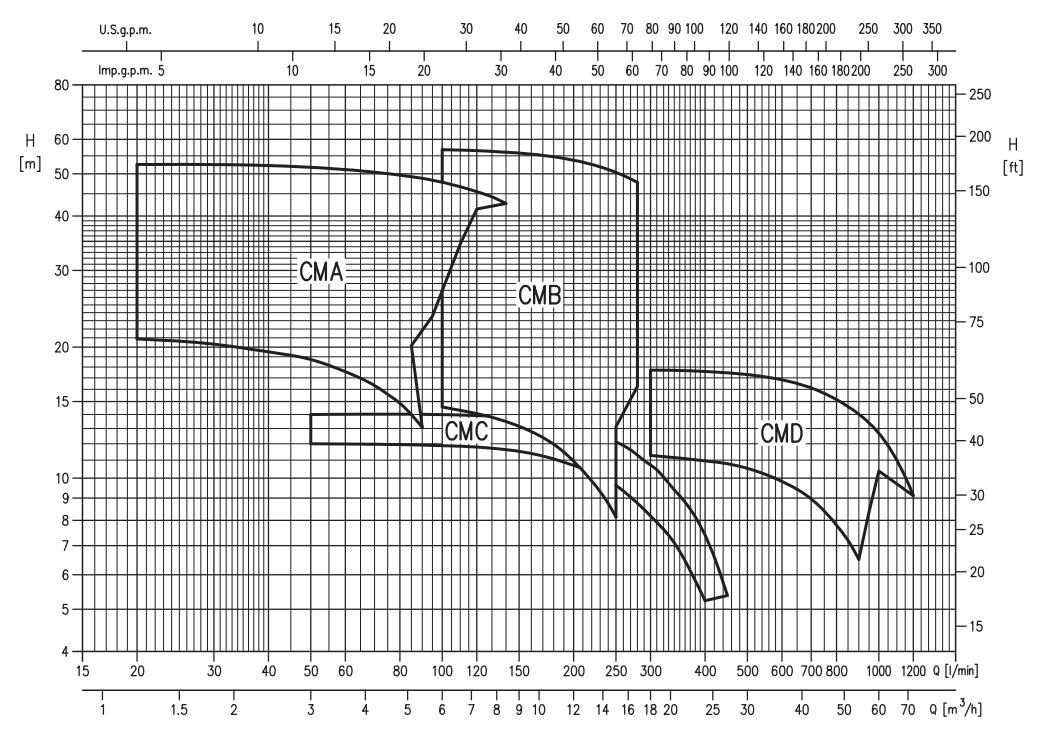

Гидравлические характеристики насосов EBARA CMA (B-C-D)



Гидравлические характеристики насосов EBARA CMA (B-C-D)
