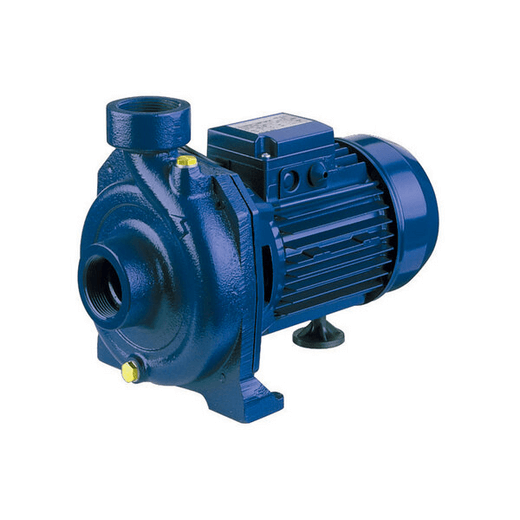

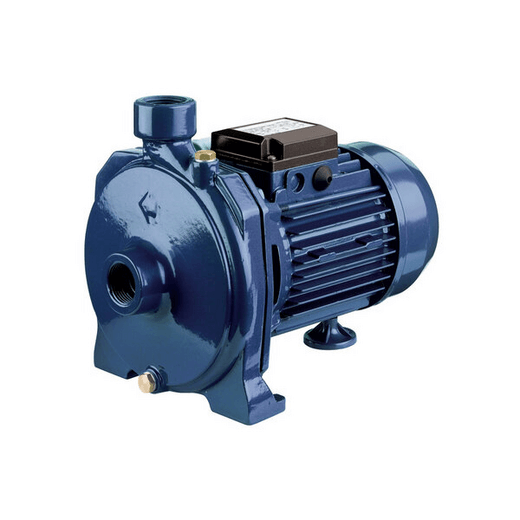

Моноблочні відцентровані насоси EBARA серії CM (A-B-C-D) і CMR з чавуну. Широко використовуються для перекачування неагресивних рідин комунального і промислового призначення, для невеликих систем зрошення, для установок підвищення тиску.
| Однофазні 230В – 50 Гц | Трифазні 230/400В – 50 Гц | |||||||||||||||||||||||
| Модель | Артикул | Модель | Артикул | Eff. | HP | кВт | Сила току [A] | Вага [кг] | Робочі характеристики | |||||||||||||||
| 1~230В | 3~ | Q [м3/год] | H [м] | |||||||||||||||||||||
| 230В | 400В | 1~ | 3~ | |||||||||||||||||||||
| CMA 0,50 M | 1160050000 | CMA 0,50 T | 1160050004 | – | 0,5 | 0,37 | 3,2 | 2,4 | 1,4 | 7,2 | 7,1 | 1,2÷4,8÷5,4 | 20,9÷14,9÷13,1 | |||||||||||
| CMA 0,50 M GO | 1160050100 | CMA 0,50 T GO | 1160050104 | – | 0,5 | 0,37 | 3,2 | 2,4 | 1,4 | 7,2 | 7,1 | 1,2÷4,8÷5,4 | 20,9÷14,9÷13,1 | |||||||||||
| CMA/A 0,75 M | 1160090000A | CMA/A 0,75 T | 1160090004A | – | 0,75 | 0,55 | 4,7 | 3,2 | 1,8 | 10,3 | 10,2 | 1,2÷3,6÷5,1 | 29,7÷24,9÷20,2 | |||||||||||
| CMA/A 0,75 M GO | 1160090100A | CMA/A 0,75 T GO | 1160090104A | – | 0,75 | 0,55 | 4,7 | 3,2 | 1,8 | 10,3 | 10,2 | 1,2÷3,6÷5,1 | 29,7÷24,9÷20,2 | |||||||||||
| CMA 1,00 M | 1160100000 | CMA/I 1,00 T | 1160100004I | IE3 | 1 | 0,75 | 6,2 | 3 | 1,7 | 11,5 | 11,6 | 1,2÷4,8÷5,7 | 33,0÷26,6÷23,5 | |||||||||||
| CMA 1,00 M GO | 1160100100 | CMA/I 1,00 T GO | 1160100104I | IE3 | 1 | 0,75 | 6,2 | 3 | 1,7 | 11,5 | 11,6 | 1,2÷4,8÷5,7 | 33,0÷26,6÷23,5 | |||||||||||
| CMA/B 1,50 M | 1160150000B | CMA/I 1,50 T | 1160150004I | IE3 | 1,5 | 1,1 | 8 | 5,8 | 3,3 | 19,5 | 20,8 | 1,2÷5,1÷6,6 | 39,5÷36,5÷34,5 | |||||||||||
| CMA/A 2,00 M | 1160200000A | CMA/I 2,00 T | 1160200004I | IE3 | 2 | 1,5 | 10,3 | 7,1 | 4,1 | 22,8 | 24,3 | 1,2÷5,1÷7,2 | 47,5÷45,0÷42,0 | |||||||||||
| CMA/I 3,00 T | 1160300004I | IE3 | 3 | 2,2 | – | 8,2 | 4,7 | – | 24,3 | 1,2÷5,4÷8,4 | 53,0÷49,0÷42,5 | |||||||||||||
| CMB 0,75 M | 1170090000 | CMB 0,75 T | 1170090004 | – | 0,75 | 0,55 | 4,5 | 3 | 1,7 | 11,6 | 11,6 | 6,0÷12,0÷15,1 | 14,6÷10,9÷8,1 | |||||||||||
| CMB 1,00 M | 1170100000 | CMB/I 1,00 T | 1170100004I | IE3 | 1 | 0,75 | 6 | 35 | 2 | 13,7 | 13,7 | 6,0÷12,0÷15,1 | 18,6÷15,7÷13,1 | |||||||||||
| CMB/B 1,50 M | 1170150000B | CMB/I 1,50 T | 1170150004I | IE3 | 1,5 | 1,1 | 8,2 | 5,8 | 3,3 | 19,9 | 20,4 | 6,0÷12,0÷16,9 | 22,5÷20,0÷16,2 | |||||||||||
| CMB/A 2,00 M | 1170200000A | CMB/I 2,00 T | 1170200004I | IE3 | 2 | 1,5 | 10,3 | 7,1 | 4,1 | 21,0 | 22,9 | 6,0÷12,0÷16,9 | 30,8÷28,0÷23,6 | |||||||||||
| CMB/I 3,00 T | 1170300004I | IE3 | 3 | 2,2 | – | 8,2 | 4,7 | – | 22,2 | 6,0÷12,0÷16,9 | 35,4÷32,7÷28,5 | |||||||||||||
| CMB/I 4,00 T | 1170400004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | 37,7 | 6,0÷12,0÷16,9 | 45,5÷42,0÷36,2 | |||||||||||||
| CMB/I 5,50 T | 1170550004I | IE3 | 5,5 | 4 | – | 15,1 | 8,7 | – | 43,4 | 6,0÷12,0÷16,9 | 57,0÷53,5÷48,0 | |||||||||||||
| CMC 0,75 M | 1180090000 | CMC 0,75 T | 1180090004 | – | 0,75 | 0,55 | 4,2 | 2,8 | 1,6 | 11,6 | 11,6 | 3,0÷12,0÷24,1 | 12,0÷10,7÷5,2 | |||||||||||
| CMC 1,00 M | 1180100000 | CMC/I 1,00 T | 1180100004I | IE3 | 1 | 0,75 | 5,3 | 3 | 1,7 | 13,0 | 13,8 | 3,0÷18,1÷27,1 | 14,0÷10,8÷5,4 | |||||||||||
| CMD/B 1,50 M | 1190150000B | CMD/I 1,50 T | 1190150004I | IE3 | 1,5 | 1,1 | 8,5 | 5,8 | 3,3 | 21,3 | 23,1 | 15,1÷36,1÷54,2 | 11,3÷9,8÷6,5 | |||||||||||
| CMD/A 2,00 M | 1190200000A | CMD/I 2,00 T | 1190200004I | IE3 | 2 | 1,5 | 10,3 | 7,1 | 4,1 | 23,0 | 24,2 | 15,1÷48,2÷57,2 | 13,1÷10,2÷8,4 | |||||||||||
| CMD/I 3,00 T | 1190300004I | IE3 | 3 | 2,2 | – | 8,2 | 4,7 | – | 23,9 | 15,1÷48,2÷60,2 | 16,1÷13,1÷10,4 | |||||||||||||
| CMR 0,75 M * | 1200090000 | CMR 0,75 T * | 1200090004 | – | 0,75 | 0,55 | 3,8 | 2,8 | 1,6 | 10,7 | 10,7 | 3,0÷12,0÷15,0 | 13,6÷8,1÷6,3 | |||||||||||
| CMR 1,00 M * | 1200100000 | CMR/I 1,00 T * | 1200100004I | IE3 | 1 | 0,75 | 4,85 | 3 | 1,7 | 11,9 | 12,7 | 3,0÷12,0÷16,5 | 17,3÷11,5÷8,7 | |||||||||||
ТЕХНІЧНІ ДАНІ НАСОСІВ CM(A-B-C-D) – CMR
| Характеристики робочої рідини | Тип рідини | чиста вода |
| Температура [°C] | хв. + 5 | |
| макс. + 40 (CMA до 1.00) | ||
| макс. + 90 | ||
| Максимальний робочий тиск [МПа] | 0.6 (CMR, CMA до 1.0, CMB до 3.0, CMC, CMD) | |
| 0.8 (всі інші моделі) | ||
| Конструкція | Робоче колесо | закритого типу |
| Ущільнення валу | торцеве ущільнення | |
| Підшипник | герметичний кульковий підшипник | |
| З’єднання з трубопроводом | Всмоктуючий патрубок | G 1″ (CMA до 1.00) / G 1″ 1/4 (CMA від 1.50 ) /G 1″ 1/2 (CMR) |
| G 2″ (CMB – CMC) / G 2″ 1/2 (CMD) | ||
| Напірний патрубок | G 1″ (CMA) / G 1″ 1/4 (CMB) / G 1″ 1/2 (CMR) | |
| G 2″ (CMC) / G 2″ 1/2 (CMD) | ||
| Матеріали | Корпус | чавун |
| Робоче колесо | PPE + PS, зміцнене скловолокном | |
| латунь | ||
| чавун | ||
| Зовнішній корпус | AISI 304 | |
| Вал | AISI 303 / AISI 304 / AISI 416 | |
| Ущільнення валу | кераміка/графіт/NBR | |
