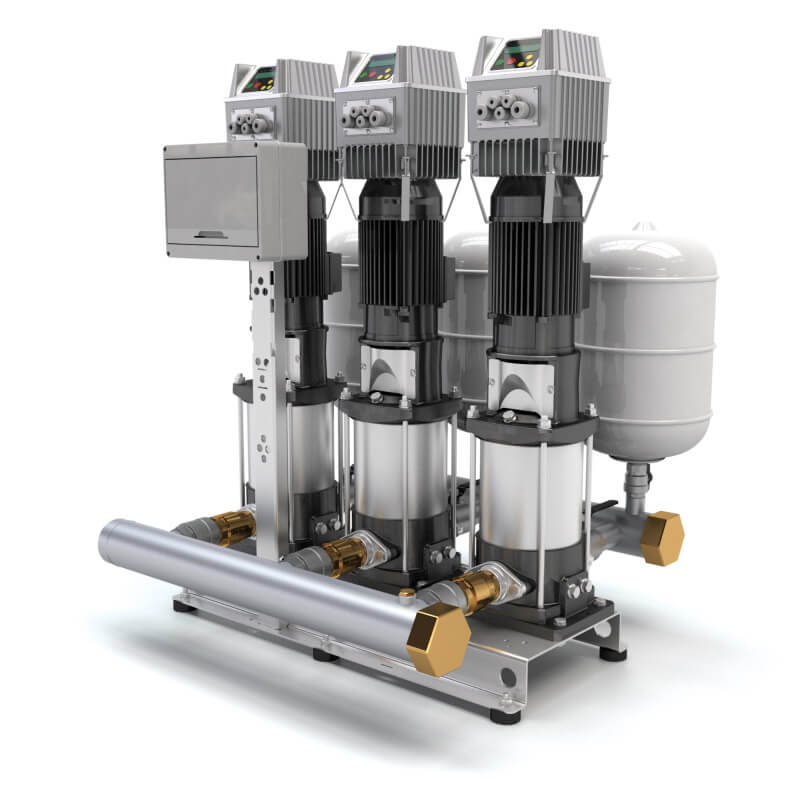

Насосные станции EBARA 3GPE CVM E-drive — насосные установки повышения давления на трех вертикальных многоступенчатых насосах серии CVM и управлением от преобразователя частоты.
ПРИМЕНЕНИЕ
Насосные станции EBARA 3GPE CVM E-drive применяют для:
• водоснабжения зданий и предприятий, жилых высотных домов, учебных учреждений, отелей и гостиниц и т.д.
• различных систем промышленного водоснабжения
• полива садов, парков и спортивных полей
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
В составе насосной станции:
• три вертикальных многоступенчатых насоса серии CVM с 2-полюсными асинхронными двигателями класса эффективности IE2 (для трехфазных двигателей мощностью от 0,75 кВт) с преобразователем частоты серии E-drive
• управление преобразователем частоты для каждого насоса с датчиком давления и электронным дисплеем управления;
• коррозионностойкие материалы для всех компонентов, контактирующих с жидкостями;
• оцинкованная стальная основа;
• коллекторы из оцинкованной стали (AISI 304, AISI 316 доступны по запросу).
• запорные клапаны на каждом насосе;
• обратный клапан на стороне входа на каждом насосе;
• манометр со стороны подачи;
• предусмотрено подключение к накопительному резервуару на напорной стороне;
• предусмотрено подключение к внешним источникам воздуха;
• устройство защиты от сухого хода в стандартной комплектации;
ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ
E-drive — это устройство для управления и защиты насосных станций путем изменения напряжения питания насоса. Может быть подключен к любому насосу. Используется для поддержания заданной постоянной величины (давление, скорость потока, температура жидкости и т. Д.) при изменении условий эксплуатации. Это означает, что насос работает только при необходимости. Такой режим предотвращает потери энергии и увеличивает срок службы насосов.
E-drive также может:
• защитить двигатель от перегрузок и сухого хода
• обеспечить плавные пуски и остановки, чтобы увеличить срок службы всей системы
• предоставить информацию о потреблении тока и напряжении питания
• фиксировать часы работы и аварийные сигналы при необходимости
• запустить один или несколько насосов с постоянной скоростью (DOL: прямой пуск)
• подключаться к другим электронным приводам для совместной работы
ТЕХНИЧЕСКИЕ ДАННЫЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ E-DRIVE
• Напряжение:
— версия MT: — Напряжение питания: однофазное 230В; — Выходное напряжение (насос): трехфазное 230В
— версия TT: — Напряжение питания: трехфазное 400В; — Выходное напряжение (насос): трехфазное 400В
• Частота питающей сети: 50 — 60 Гц ( /- 2%)
• Макс. рабочая температура окружающей среды при номинальной нагрузке: 40 ° C (104 ° F)
• Максимум. высота при номинальной нагрузке: 1000 м
• Класс защиты: IP55 (NEMA 4)
• Цифровые выходы настраиваются как NO или NC:
1. сигнал запуска двигателя
2. сигнал аварии
3. пуск насоса DOL 1
4. пуск насоса DOL 2
• Аналоговые входы (10 / 15 VDC):
1. 4-20 mA
2. 4-20 mA
3. 4-20 mA / 0 — 10 VDC (настраиваемое значение)
4. 4-20 mA / 0 — 10 VDC (настраиваемое значение)
• 4 цифровые входы, настраиваемое значение NO или NC, для пуска/останова двигателя.
