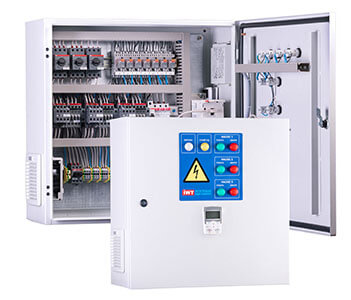

Шкаф управления с одним преобразователем частоты предназначен для контроля и управления асинхронными двигателями одного типоразмера. Стандартная линейка предусматривает возможность изготовления шкафов для управления от 1 до 6 электродвигателей.
См также ШУ С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ ДЛЯ КАЖДОГО ДВИГАТЕЛЯ
ИСПОЛЬЗОВАНИЕ ЧАСТОТНОГО УПРАВЛЕНИЯ ОБЕСПЕЧИВАЕТ:
- энергосбережение
- ступенчатое регулирование
- точную поддержку заданных параметров системы
- минимальные потери при роботе двигателя.
СФЕРА ПРИМЕНЕНИЯ:
- системы холодного и горячего водоснабжения;
- техническое водоснабжение;
- отопление;
- скважинное использование;
- вентиляция;
- кондиционирование.
Технические характеристики | |||
Мощность | до 630 кВт каждого двигателя | ||
Датчики для подключения |
| ||
Выходные сигналы (Диспетчеризация) | «Авария» каждого насоса | ||
Индикация | «Сеть», «Работа / Авария» каждого насоса, «Ввод 1», «Ввод 2» — для модификации с двумя вводами | ||
Защита |
| ||
Температура окружающей среды | 0…+40 °C (средняя не выше +35 °C) | ||
Относительная влажность | 20-90% (без конденсата) | ||
Степень защиты | IP54 | ||
Корпус шкафа | Металл |
ПРИНЦИП РАБОТЫ
Шкаф управления имеет два режима управления — Ручной и Автоматический. Выбор режима осуществляется пользователем. В ручном режиме управление насосами осуществляется на передней панели шкафа кнопками «Пуск / Стоп» соответствующего насоса с отображением индикации состояния. В автоматическом режиме — от сигналов внешних датчиков. Принцип работы шкафа основан на схеме каскадного включения электродвигателей по сигналу от внешнего датчика обратной связи (давление, расход, температура, уровень, перепад давления и т. п.).
АВТОМАТИЧЕСКИЙ РЕЖИМ
Рассмотрим принцип автоматического режима на примере установок повышения давления. Сигнал от датчика давления сравнивается с фиксированным значением преобразователя частоты. Несогласованность между этими сигналами задает частоту вращения крыльчатки насоса.
В начале работы выбирается основной насос на основании оценки времени минимальной наработки. Основной насос — это насос, который в данный момент работает от преобразователя частоты. Дополнительные и резервные насосы подключаются непосредственно к сети питания или через устройство плавного пуска (серия шкафов с мягкими пускателями). В шкафах управления предусмотрен выбор количества рабочих / резервных насосов с панели частотного преобразователя. Преобразователь частоты подключается к основному насосу и начинает работу. Частотно-регулируемый насос всегда запускается первым.
После достижения определенной частоты вращения крыльчатки насоса, связанной с ростом расхода воды в системе, в работу включается следующий насос. И так до тех пор, пока давление в системе не достигнет заданного значения.
Для выравнивания ресурса электродвигателей по времени реализована функция изменения последовательности подключения электродвигателей к преобразователю частоты, возможность для пользователя изменения времени переключения. Время переключения насосов можно изменять в меню преобразователя частоты. В шкафу реализовано взаимное резервирование насосов.
Во время переходного процесса при пуске дополнительного насоса для уменьшения гидроудара происходит снижение скорости основного насоса. Во время переходного процесса при остановке дополнительного насоса для уменьшения гидроудара происходит увеличение скорости основного насоса. Преобразователь частоты обеспечивает регулирование и плавный пуск только того электродвигателя, который подключен непосредственно к нему, другие электродвигатели запускаются непосредственно от сети.
Если используются электродвигатели большой мощности, рекомендуется запускать дополнительные электродвигатели через мягкие пускатели для снижения пусковых токов, ограничения гидроударов и увеличения общего ресурса насоса. В этом случае следует использовать шкаф управления с преобразователем частоты и мягкими пускателями.
ФУНКЦИЯ «СПЯЩИЙ РЕЖИМ»
Данная функция оптимизирует работу шкафа. Если давление в системе достигло заданного значения и не меняется в течение определенного времени (нет расхода), и работает только один насос с минимальной производительностью, то преобразователь частоты останавливает насос и переходит в «спящий режим». Это сокращает потребление электроэнергии и уменьшает износ оборудования. Если давление в системе становится меньше заданного, то преобразователь частоты выходит из «спящего режима» и продолжается обычная работа.
АВАРИЙНЫЕ СИТУАЦИИ
1. Обрыв или потеря сигнала датчика давления.
При отсутствии сигнала от датчика давления происходит остановка всех насосов, после чего преобразователь частоты выводит один из насосов на заданную частоту (возможность изменения пользователем).
2. Авария преобразователя частоты.
В случае аварии преобразователя частоты происходит остановка всех работающих электродвигателей, происходит пуск одного из насосов непосредственно в сеть без регулировки. При выборе опции «Блок подключения реле давления для работы при аварии преобразователя частоты» шкаф управления будет осуществлять каскадное включение и выключение заданного количества насосов по сигналам реле давления.
3. Авария рабочего насоса.
В автоматическом режиме в случае неисправности основного насоса шкаф автоматически включит в работу резервный, а на передней панели шкафа загорится лампа «Авария» соответствующего насоса.
СЕРИЯ С МЯГКИМИ ПУСКАТЕЛЯМИ
Шкафы управления с мягкими пускателями предназначены для плавного пуска и остановки электродвигателей 3х380В. Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма. При этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.
Прямой пуск является основным фактором, приводящим к преждевременному износу изоляции и перегрева обмоток электродвигателя и, как следствие, уменьшение его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках.
МОДИФИКАЦИЯ С ДВУМЯ ВВОДАМИ ПИТАНИЯ
В случае установки шкафа управления на объектах I (кроме особой группы) и II категорий электроснабжение шкафа может быть реализовано с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, исчезновении или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя.
В конце маркировки шкафа добавляется обозначение «Б» (например АПК40-036-54КП-22Б). В шкафах управления с двумя вводами питания без встроенного АВР питания каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (например АПК40-036-54КП-22Б2).
