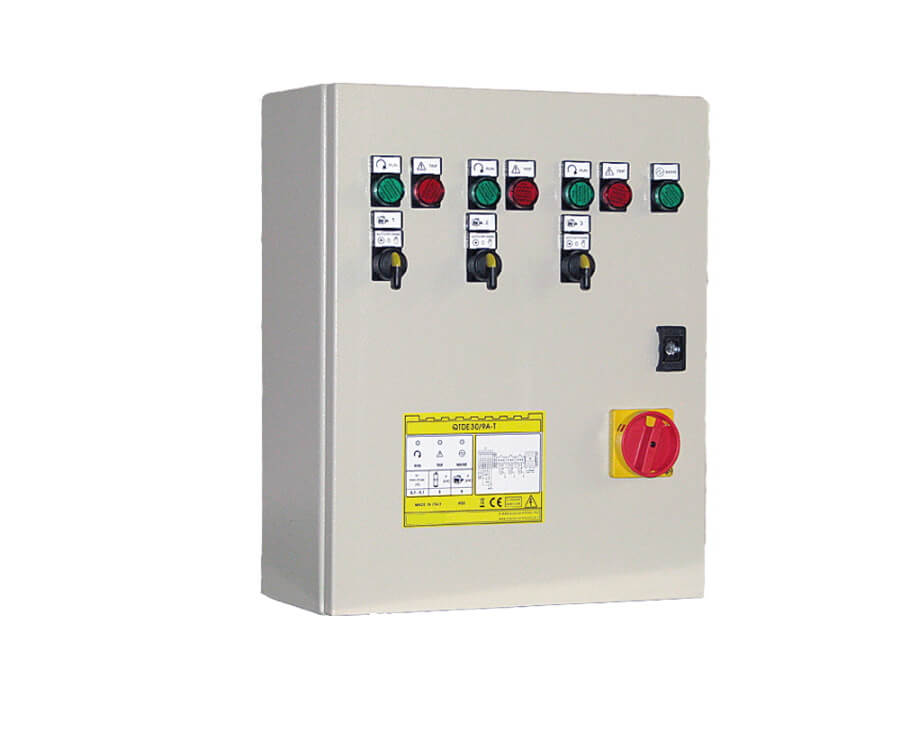

Панели управления EBARA QT3 для трех 3-фазных канализационных насосов


Электрические панели управления EBARA QT3 для группы из трех 3-фазных канализационных и дренажных электронасосов (поверхностных и погружных).



Тел: 044 355 25 93 Подбор, помощь и консультация

Электрические панели управления EBARA QT3 для группы из трех 3-фазных канализационных и дренажных электронасосов (поверхностных и погружных).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Источник питания: 3-фазный переменный ток напряжением 400 В ± 10% с частотой 50 или 60 Гц
• Главный выключатель, срабатывающий при открывании дверцы
• Трансформатор для цепи управления
• Контактор для каждого двигателя
• Теплообменник
• Класс защиты: IP55

ВХОДЫ
• 8 входа особо низкого напряжения:
— аварийный останов (например, по сигналу поплавкового реле для защиты от сухого хода) в АВАРИЙНОМ и РУЧНОМ режимах
— функциональный пуск и останов (например, по сигналу поплавкового реле) для каждого двигателя
— аварийный сигнал высокого уровня
— останов двигателя из-за срабатывания защитного устройства

КОМАНДЫ И СИГНАЛЫ

• Переключатель для выбора режима (автоматического или ручного) или выключения каждого двигателя
• 7 контрольных ламп:
— питание включено
— насос 1, 2 или 3 работает
— сработала защита двигателя 1, 2 или 3

АВАРИЙНЫЕ СИГНАЛЫ И ЗАЩИТНЫЕ УСТРОЙСТВА
• Термореле, реагирующее на обрыв фазы, с самостоятельным
восстановлением исходного состояния, для каждого двигателя
• Плавкие предохранители для каждого двигателя
• Плавкие предохранители цепей управления
• Выход аварийного сигнала переменного тока напряжением 24 в (при перегрузке или достижении максимального уровня)
• Останов двигателя из-за срабатывания термореле

УСЛОВИЯ РАБОТЫ

• Наружная температура — от -5 до 40°С
• Относительная влажность — 50% при максимальной температуре
40°C

ПРИМЕЧАНИЯ
• Номинальная мощность указана приблизительно, выбирайте защитный корпус по току потребления двигателя. Значения тока и мощности указаны в таблице для одного двигателя.
• Корпус из металла (М) для тока до 22 А
