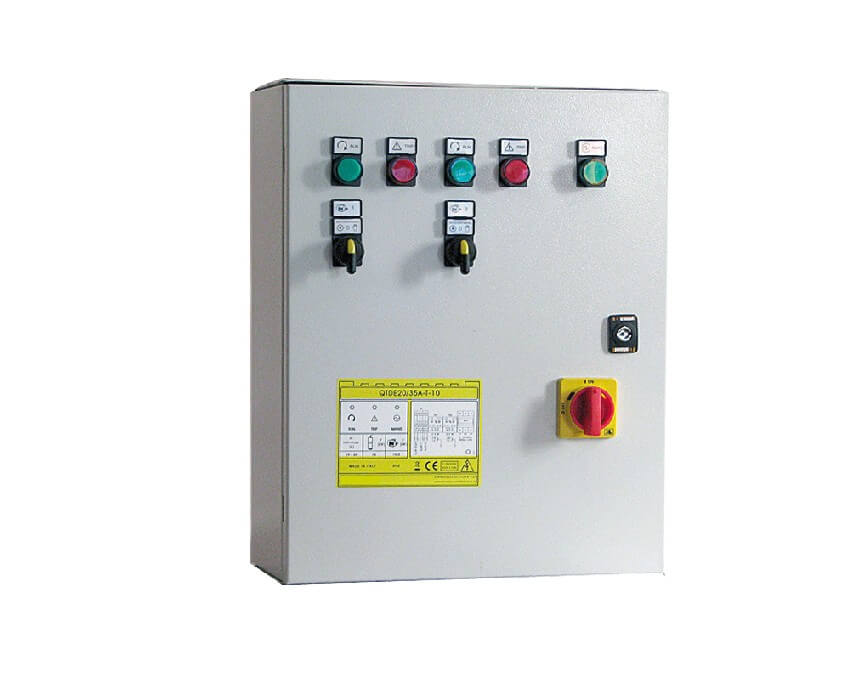

Электрические панели управления Ebara QS2 для группы из двух 3-фазных канализационных и дренажных электронасосов (поверхностных и погружных).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Источник питания: 3-фазный переменный ток напряжением 400 В ± 10% с частотой 50 или 60 Гц
• Главный выключатель, срабатывающий при открывании дверцы
• Трансформатор для цепи управления
• Контактор для каждого двигателя
• Регулируемый таймер переключения пусковых схем («звезда/треугольник»), 0,1 -600 с для каждого двигателя
• Теплообменник
• Класс защиты: IP55

ВХОДЫ
• 6 входов особо низкого напряжения:
— аварийный останов (например, по сигналу поплавкового реле для защиты от сухого хода) в АВАРИЙНОМ и РУЧНОМ режимах
— функциональный пуск и останов каждого из двигателей (например, по сигналу поплавкового реле)
— тревожный сигнал высокого уровня
— останов двигателя из-за срабатывания защитного устройства

КОМАНДЫ И СИГНАЛЫ
• Переключатель для выбора режима (автоматического или ручного) или выключения каждого двигателя
• 5 контрольных ламп:
— питание включено
— насос 1 или 2 работает
— сработала защита двигателя 1 или 2

АВАРИЙНЫЕ СИГНАЛЫ И ЗАЩИТНЫЕ УСТРОЙСТВА
• Термореле, реагирующее на обрыв фазы, с самостоятельным восстановлением исходного состояния, для каждого двигателя
• Плавкие предохранители для каждого двигателя
• Плавкие предохранители цепей управления
• Выход аварийного сигнала переменного тока напряжением 24 в (при перегрузке или достижении максимального уровня)
• Останов двигателя из-за срабатывания термореле

УСЛОВИЯ РАБОТЫ
• Наружная температура — от -5 до 40°С
• Относительная влажность — 50% при максимальной температуре 40°C

ПРИМЕЧАНИЯ
• Номинальная мощность указана приблизительно, выбирайте защитный корпус по току потребления двигателя. Значения тока и мощности указаны в таблице для
одного двигателя.
• Корпус из металла (М) для тока до 45 А
