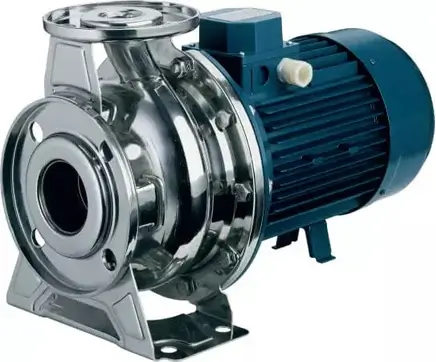

Моноблочные центробежные насосы EBARA серии 3M из нержавеющей стали AISI 304 (серия 3M) и AISI 316 (серия 3ML). Широко используются для коммунального, сельскохозяйственного и промышленного водоснабжения, повышения давления, систем пожаротушения, отопления, кондиционирования воздуха, перекачивание промышленных жидкостей, ирригации, градирен.
| Однофазные 230В — 50Гц | Трехфазные 230/400/690В — 50Гц | 2Р | ||||||||||||||||||||
| Модель | Артикул | Модель | Артикул | Eff. | HP | кВт | Сила тока [A] | Вес [кг] | Рабочие характеристики | |||||||||||||
| 1~230В | 3~ | Q [м3/ч] | H [м] | |||||||||||||||||||
| 230В | 400В | 690В | 1~ | 3~ | ||||||||||||||||||
| 3M 32-125/1,1 M | 1300200000 | 3M/I 32-125/1,1 | 1300200004I | IE3 | 1,5 | 1,1 | 6,7 | 5,8 | 3,3 | — | 19,6 | 24,1 | 6,0÷12,0÷20,0 | 21,0÷18,4÷12,0 | ||||||||
| 3M 32-160/1,5 M | 1300202400 | 3M/I 32-160/1,5 | 1300202404I | IE3 | 2 | 1,5 | 9,6 | 5,8 | 3,3 | — | 22,5 | 27,0 | 6,0÷12,0÷20,0 | 28,0÷24,5÷17,0 | ||||||||
| 3M 32-160/2,2 M | 1300300000 | 3M/I 32-160/2,2 | 1300300004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | — | 27,7 | 28,0 | 6,0÷12,0÷20,0 | 35,5÷32,0÷25,0 | ||||||||
| 3M/I 32-200/3,0 | 1310402404I | IE3 | 4 | 3 | — | 11,1 | 6,4 | — | — | 35,1 | 6,0÷12,0÷20,0 | 42,0÷37,5÷28,0 | ||||||||||
| 3M/I 32-200/4,0 | 1310550004I | IE3 | 5,5 | 4 | — | 15,1 | 8,7 | — | — | 38,2 | 6,0÷12,0÷22,0 | 53,5÷49,5÷38,0 | ||||||||||
| 3M/I 32-200/5,5 | 1310750006I | IE3 | 7,5 | 5,5 | — | — | 10,6 | 6,1 | — | 52,2 | 6,0÷12,0÷18,0 | 69,0÷65,0÷58,5 | ||||||||||
| 3M/I 32-200/7.5 | 1310900004I | IE3 | 10 | 7,5 | — | — | 13,6 | 7,9 | — | 60,1 | 6,0÷18,0÷27,0 | 69,0÷58,5÷44,0 | ||||||||||
| 3M 40-125/1,5 M | 1320370000 | 3M/I 40-125/1,5 | 1320370004I | IE3 | 2 | 1,5 | 9,6 | 5,8 | 3,3 | — | 20,1 | 24,6 | 12,0÷24,0÷42,0 | 19,0÷15,7÷7,0 | ||||||||
| 3M 40-125/2,2 M | 1320270000 | 3M/I 40-125/2,2 | 1320270004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | — | 25,8 | 26,1 | 12,0÷24,0÷42,0 | 25,5÷22,0÷13,0 | ||||||||
| 3M/I 40-160/3,0 | 1320402404I | IE3 | 4 | 3 | — | 11,1 | 6,4 | — | — | 26,6 | 12,0÷24,0÷42,0 | 29,5÷25,5÷17,0 | ||||||||||
| 3M/I 40-160/4,0 | 1320550004I | IE3 | 5,5 | 4 | — | 15,1 | 8,7 | — | — | 40,8 | 12,0÷24,0÷42,0 | 38,5÷34,5÷25,5 | ||||||||||
| 3M/I 40-200/5,5 | 1330752404I | IE3 | 7,5 | 5,5 | — | — | 10,6 | 6,1 | — | 52,5 | 12,0÷24,0÷42,0 | 45,5÷41,0÷31,0 | ||||||||||
| 3M/I 40-200/7,5 | 1330900004I | IE3 | 10 | 7,5 | — | — | 13,6 | 7,9 | — | 59,3 | 12,0÷24,0÷42,0 | 57,0÷53,5÷44,0 | ||||||||||
| 3M/I 40-200/11 | 1330910006I | IE3 | 15 | 11 | — | — | 21,3 | 12,3 | — | 69,6 | 12,0÷24,0÷42,0 | 71,0÷68,5÷59,0 | ||||||||||
| 3M 50-125/2,2 M | 1330500000 | 3M/I 50-125/2,2 | 1330500004I | IE3 | 3 | 2,2 | 13,3 | 8,2 | 4,7 | — | 29,4 | 32,0 | 24,0÷36,0÷60,0 | 17,5÷14,9÷8,0 | ||||||||
| 3M/I 50-125/3,0 | 1330550004I | IE3 | 4 | 3 | — | 11,1 | 6,4 | — | — | 30,9 | 24,0÷36,0÷72,0 | 20,5÷18,4÷8,0 | ||||||||||
| 3M/I 50-125/4,0 | 1330400004I | IE3 | 5,5 | 4 | — | 15,1 | 8,7 | — | — | 40,9 | 24,0÷36,0÷72,0 | 26,0÷24,0÷14,0 | ||||||||||
| 3M/I 50-160/5,5 | 1330900006I | IE3 | 7,5 | 5,5 | — | — | 10,6 | 6,1 | — | 46,5 | 24,0÷36,0÷72,0 | 31,0÷28,5÷18,0 | ||||||||||
| 3M/I 50-160/7,5 | 1330890006I | IE3 | 10 | 7,5 | — | — | 13,6 | 7,9 | — | 58,6 | 24,0÷36,0÷72,0 | 38,5÷36,0÷26,0 | ||||||||||
| 3M/I 50-200/9,2 | 1330970006I | IE3 | 12,5 | 9,2 | — | — | 17,2 | 10 | — | 63,9 | 30,0÷48,0÷72,0 | 50,0÷45,5÷34,0 | ||||||||||
| 3M/I 50-200/11 | 1330960006I | IE3 | 15 | 11 | — | — | 21,3 | 12,3 | — | 69,6 | 30,0÷48,0÷72,0 | 56,0÷52,0÷42,0 | ||||||||||
| 3M/I 50-200/15 | 1330980006I | IE3 | 20 | 15 | — | — | 27,7 | 17,3 | — | 105,1 | 30,0÷48,0÷72,0 | 70,0÷66,0÷57,0 | ||||||||||
| 3M/I 65-125/4,0 | 1344120004I | IE3 | 5,5 | 4 | — | 15,1 | 8,7 | — | — | 37,7 | 36,0÷78,0÷114,0 | 19,8÷13,3÷6,3 | ||||||||||
| 3M/I 65-125/5,5 | 1344130004I | IE3 | 7,5 | 5,5 | — | — | 10,6 | 6,1 | — | 48,7 | 42,0÷90,0÷126,0 | 24,0÷15,7÷8,0 | ||||||||||
| 3M/I 65-125/7,5 | 1344140004I | IE3 | 10 | 7,5 | — | — | 13,6 | 7,9 | — | 52,1 | 42,0÷90,0÷132,0 | 29,5÷21,1÷12,0 | ||||||||||
| 3M/I 65-160/7,5 | 1345140004I | IE3 | 10 | 7,5 | — | — | 13,6 | 7,9 | — | 55,3 | 42,0÷90,0÷126,0 | 30,0÷22,5÷14,2 | ||||||||||
| 3M/I 65-160/9,2 | 1345150004I | IE3 | 12,5 | 9,2 | — | — | 17,2 | 10 | — | 61,0 | 42,0÷90,0÷132,0 | 34,5÷26,5÷16,8 | ||||||||||
| 3M/I 65-160/11 | 1345160004I | IE3 | 15 | 11 | — | — | 21,3 | 12,3 | — | 67,4 | 42,0÷90,0÷138,0 | 38,5÷30,9÷20,0 | ||||||||||
| 3M/I 65-160/15 | 1345170004I | IE3 | 20 | 15 | — | — | 27,7 | 17,3 | — | 107,1 | 42,0÷90,0÷138,0 | 45,5÷37,8÷26,5 | ||||||||||
| 3M/I 65-200/15 | 1346170004I | IE3 | 20 | 15 | — | — | 27,7 | 17,3 | — | 110,1 | 42,0÷90,0÷132,0 | 51,0÷41,5÷30,0 | ||||||||||
| 3M/I 65-200/18,5 | 1346180004I | IE3 | 25 | 18,5 | — | — | 35 | 20,3 | — | 125,3 | 42,0÷90,0÷138,0 | 58,5÷49,0÷36,3 | ||||||||||
| 3M/I 65-200/22 | 1346190004I | IE3 | 30 | 22 | — | — | 39,7 | 23,6 | — | 136,1 | 42,0÷90,0÷138,0 | 65,5÷57,0÷45,0 | ||||||||||
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА 3M
| Характеристики перекачиваемой жидкости | Тип жидкости | чистая вода и умеренно агрессивные жидкости |
| Температура [°C] | мин. — 10 | |
| мин. — 20 ( версия Е) | ||
| макс. + 90 | ||
| макс. + 110 (H, HS, HW, HSW) | ||
| макс. + 120 | ||
| Максимальное рабочее давление [МПа] | 1 | |
| Конструкция | Рабочее колесо | *по запросу |
| Уплотнение вала | торцевое уплотнение | |
| Подшипник | герметичный шариковый подшипник | |
| Соединение с трубопроводом | Всасывающий патрубок | DN 50, 65, 80, 100 |
| Напорный патрубок | DN 32, 40, 50, 65, 80 | |
| Материалы | Корпус | AISI 304 |
| Рабочее колесо | AISI 304 / AISI 316 | |
| Уплотнение вала | керамика/графит/NBR (*по запросу специсполнение) | |
| Вал | AISI 304 | |
