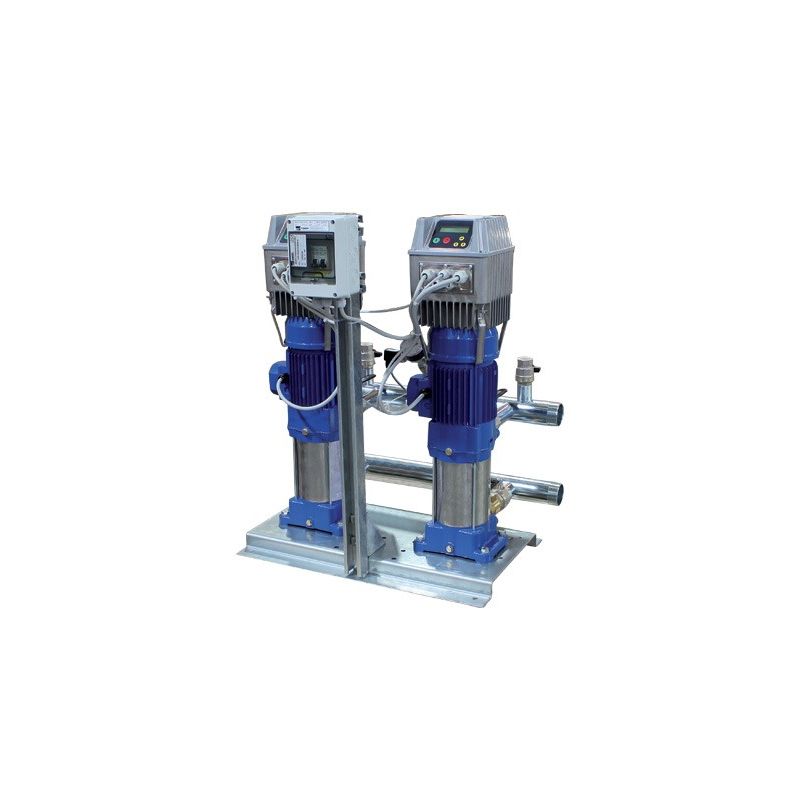

Насосные станции EBARA 2GPE CVM E-drive


Насосные станции EBARA 2GPE CVM E-drive — насосные установки повышения давления на двух вертикальных многоступенчатых насосах серии CVM  и управлением от преобразователя частоты. К заказу доступны станции заводской или украинской сборки.

Тел: 044 355 25 93 Подбор, помощь и консультация

Насосные станции EBARA 2GPE CVM E-drive — насосные установки повышения давления на двух вертикальных многоступенчатых насосах серии CVM  и управлением от преобразователя частоты.

ПРИМЕНЕНИЕ

Насосные станции EBARA 2GPE CVM E-drive применяют для:

• водоснабжения зданий и предприятий, жилых высотных домов, учебных учреждений, отелей и гостиниц и т.д.
• различных систем промышленного водоснабжения
• полива садов, парков и спортивных полей

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

В составе насосной станции:

• два вертикальных многоступенчатых насоса серии CVM  с 2-полюсными асинхронными двигателями класса эффективности IE2 (для трехфазных двигателей мощностью от 0,75 кВт) с преобразователем частоты серии E-drive

• управление преобразователем частоты для каждого насоса с датчиком давления и электронным дисплеем управления;

• коррозионностойкие материалы для всех компонентов, контактирующих с жидкостями;

• оцинкованная стальная основа;

• коллекторы из оцинкованной стали (AISI 304, AISI 316 доступны по запросу).

• запорные клапаны на каждом насосе;

• обратный клапан на стороне входа на каждом насосе;

• манометр со стороны подачи;

• предусмотрено подключение к накопительному резервуару на напорной стороне;

• предусмотрено подключение к внешним источникам воздуха;

•  устройство защиты от сухого хода в стандартной комплектации;

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ

E-drive — это устройство для управления и защиты насосных станций путем изменения напряжения питания насоса. Может быть подключен к любому насосу. Используется для поддержания заданной постоянной величины (давление, скорость потока, температура жидкости и т. Д.) при изменении условий эксплуатации. Это означает, что насос работает только при необходимости. Такой режим предотвращает потери энергии и увеличивает срок службы насосов.

E-drive также может:

• защитить двигатель от перегрузок и сухого хода
• обеспечить плавные пуски и остановки, чтобы увеличить срок службы всей системы
• предоставить информацию о потреблении тока и напряжении питания
• фиксировать часы работы и аварийные сигналы при необходимости
• запустить один или несколько насосов с постоянной скоростью (DOL: прямой пуск)
• подключаться к другим электронным приводам для совместной работы

ТЕХНИЧЕСКИЕ ДАННЫЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ E-DRIVE

• Напряжение:

— версия MT: — Напряжение питания: однофазное 230В; — Выходное напряжение (насос): трехфазное 230В

— версия TT: — Напряжение питания: трехфазное 400В; — Выходное напряжение (насос): трехфазное 400В

• Частота питающей сети: 50 — 60 Гц ( /- 2%)

• Макс. рабочая температура окружающей среды при номинальной нагрузке: 40 ° C (104 ° F)

• Максимум. высота при номинальной нагрузке: 1000 м

• Класс защиты: IP55 (NEMA 4)

• Цифровые выходы настраиваются как  NO или NC:

1. сигнал запуска двигателя

2. сигнал аварии

3. пуск насоса DOL 1

4. пуск насоса DOL 2

• Аналоговые входы  (10 / 15 VDC):

1. 4-20 mA

2. 4-20 mA

3. 4-20 mA / 0 — 10 VDC (настраиваемое значение)

4. 4-20 mA / 0 — 10 VDC (настраиваемое значение)

• 4 цифровые входы, настраиваемое значение NO или NC, для пуска/останова двигателя.



Полное описание насосов и их технические данные — CVM

Полное описание преобразователей частоты E-drive
