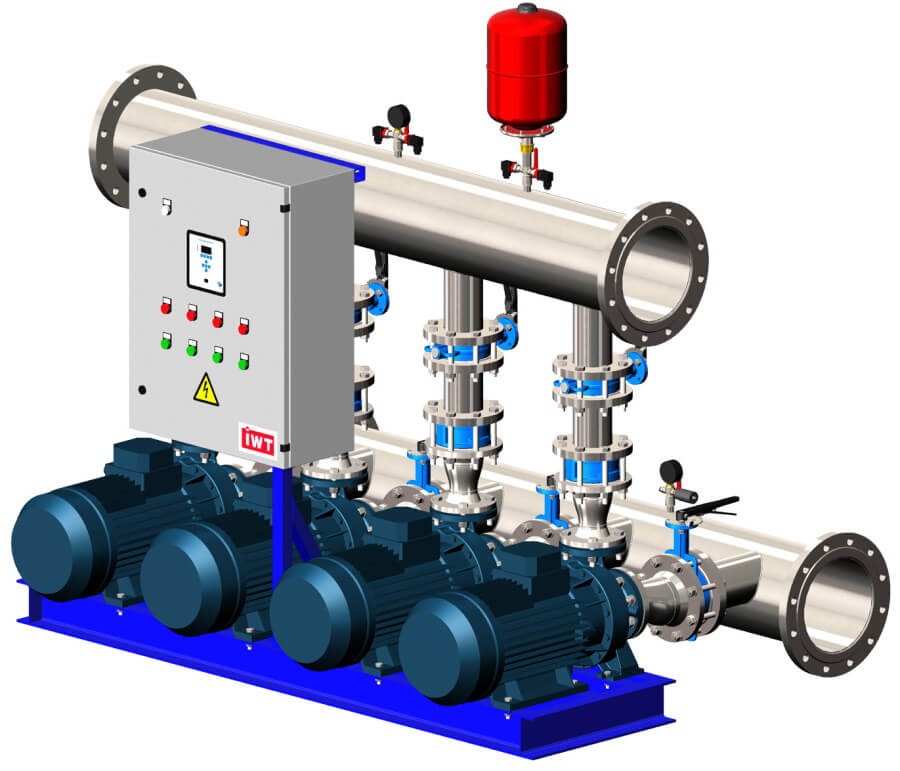

Насосна станція Hydro-Set 3D (Ebara) на базі 1-6 моноблочних насосів EBARA серії 3D. Виконання передбачають: частотне регулювання або релейне.
ЗАСТОСУВАННЯ
Насосні установки Hydro-Set 3D призначені для перекачування і підвищення тиску води в:
• системах холодного і гарячого водопостачання;
• промислових системах водопостачання;
• системах кондиціонування повітря;
• системах зрошення;
• сільському господарстві.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Максимальна подача – 828 м3 / год
Максимальний напір – 70 м
Кількість насосів – від 1 до 6
Температура рідини – від -5 до +120 ° С
Робочий тиск – 10 бар
Частота обертів двигуна – 2900; 1400 об / хв
Напруга мережі: 1х230; 230/400; 400/690 В
ТИПИ УПРАВЛІННЯ ТА ЇХ МАРКУВАННЯ
MCMF – частотне регулювання для кожного насоса;
MCF – частотне регулювання з одним перетворювачем частоти в шафі;
DPC – релейне регулювання.
КОМПЛЕКТ ПОСТАВКИ НАСОСНОЇ СТАНЦІЇ HYDRO-SET 3D
• від 1 до 6 відцентрових насосів серії 3D італійської компанії Ebara;
• стальна станина, на яку встановлено насоси;
• запірна арматура, встановлена на вході та на виході кожного насоса;
• зворотний клапан, встановлений на виході кожного насоса;
• мембранний бак ємністю 12-24 л для захисту від гідроударів при пуску. Корпус бака виготовлений зі сталі, мембрана – з EPDM;
• всмоктуючий і напірний колектори з нержавіючої сталі, встановлені на вході і на виході установки;
• датчики тиску або реле тиску, розміщені на напірному колекторі для забезпечення автоматичної роботи установки;
• реле захисту від «сухого ходу», розміщене на всмоктуючому колекторі для запобігання роботи без води в системі;
• манометри, розташовані на всмоктуючому та напірному колекторах;
• електрична шафа управління з частотним або релейним регулюванням.
Установка поставляється повністю зібраною, налаштованою і перевіреною на заводі. Необхідно лише під’єднати її до трубопроводу і підключити до
електромережі.
