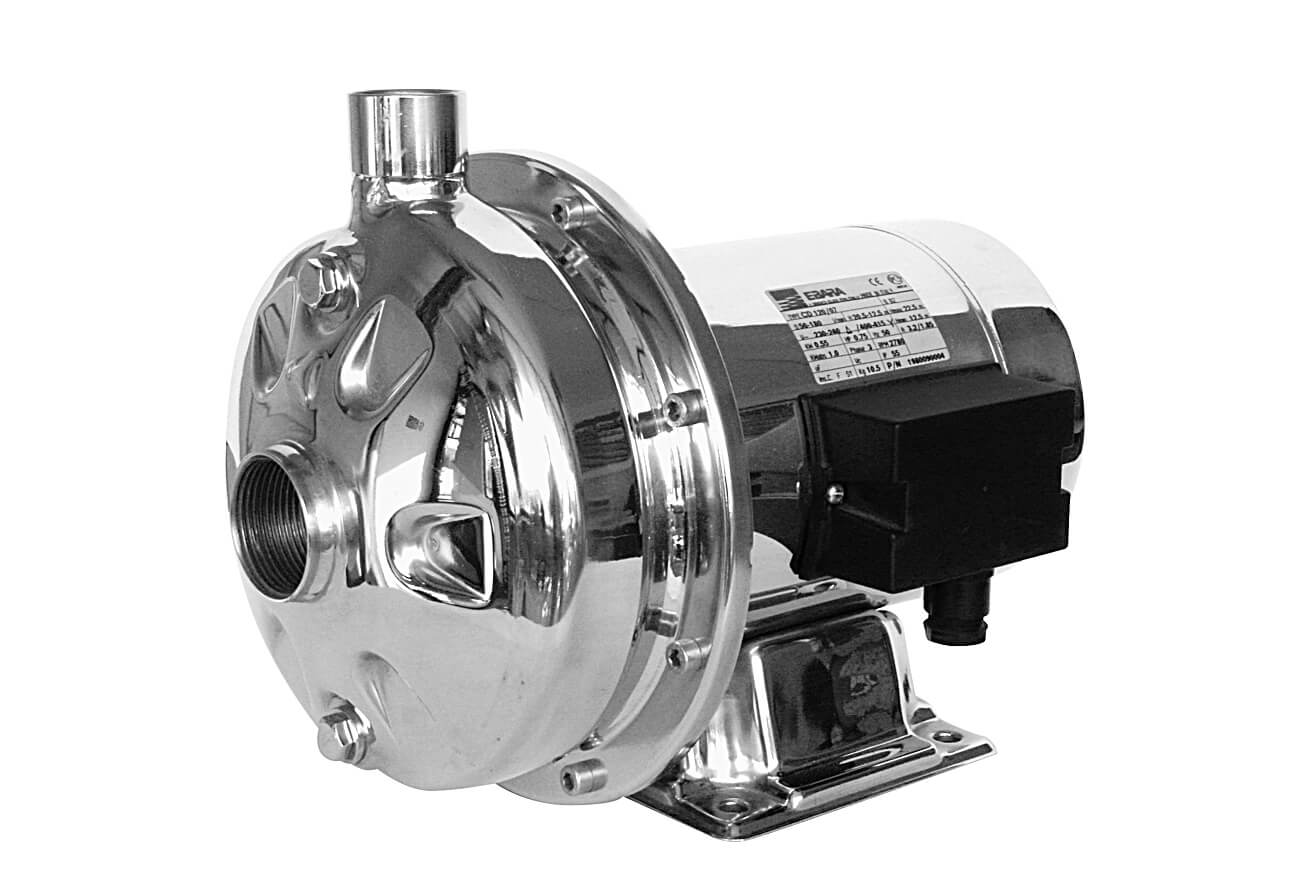

Моноблочні відцентровані насоси EBARA серії CD з нержавіючої сталі AISI 304 з одинарним робочим колесом. Широко використовуються для підвищення тиску, садового зрошення, водоочищення, градирень, перекачування чистої води загального призначення.
| Однофазні 230В – 50 Гц | Трифазні 230/400В – 50 Гц | |||||||||||||||||||

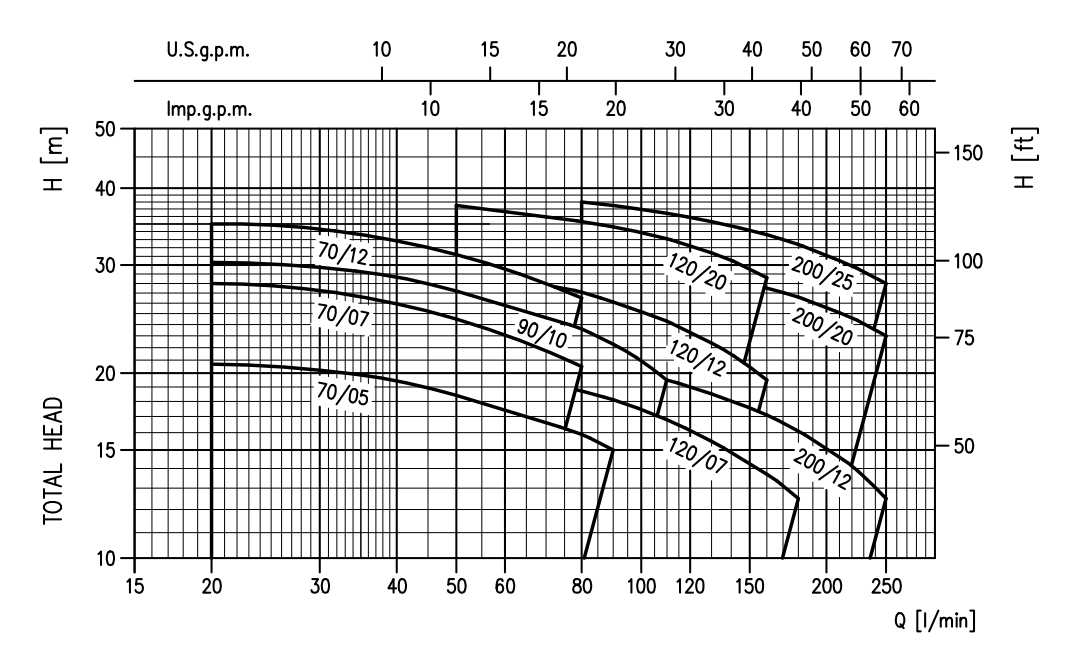

| Модель | Артикул | Модель | Артикул | Eff. | HP | кВт | Сила току [A] | Вага [кг] | Робочі характеристики | |||||||||||
| 1~230В | 3~ | Q [м3/год] | H [м] | |||||||||||||||||
| 230В | 400В | 1~ | 3~ | |||||||||||||||||
| CDM 70/05 | 1970050000 | CD 70/05 | 1970050004 | – | 0,5 | 0,37 | 3,4 | 2,4 | 1,4 | 8,7 | 8,7 | 1,2÷3,0÷5,4 | 20,7÷18,4÷15,0 | |||||||
| CDM 70/07 | 1970090000 | CD 70/07 | 1970090004 | – | 0,8 | 0,55 | 5 | 3,5 | 2 | 10,0 | 10,0 | 1,2÷3,0÷4,8 | 28,0÷24,5÷20,5 | |||||||
| CDM 70/12 | 1970100000 | CD/I 70/12 | 1970100004I | IE3 | 1,2 | 0,9 | 6,5 | 4,3 | 2,5 | 13,2 | 13,7 | 1,2÷3,0÷4,8 | 35,0÷31,2÷26,5 | |||||||
| CDM 90/10 | 1970100500 | CD/I 90/10 | 1970100504I | IE3 | 1 | 0,75 | 5,6 | 3,3 | 1,9 | 11,5 | 11,6 | 1,2÷4,8÷6,6 | 30,3÷23,6÷19,5 | |||||||
| CDM 120/07 | 1980090000 | CD 120/07 | 1980090004 | – | 0,75 | 0,55 | 4,6 | 3,2 | 1,85 | 10,0 | 10,5 | 3,0÷6,6÷10,8 | 20,5÷16,8÷12,5 | |||||||
| CDM/G 120/12 | 1980100000G | CD/I 120/12 | 1980100004I | IE3 | 1,2 | 0,9 | 6,9 | 4,3 | 2,5 | 12,3 | 12,9 | 3,0÷5,4÷9,6 | 29,3÷26,8÷21,0 | |||||||
| CDM 120/20 | 1980200000 | CD/I 120/20 | 1980200004I | IE3 | 2 | 1,5 | 9,3 | 7,1 | 4,1 | 15,3 | 18,3 | 3,0÷5,4÷9,6 | 37,5÷34,6÷28,6 | |||||||
| CDM/G 200/12 | 1990100000G | CD/I 200/12 | 1990100004I | IE3 | 1,2 | 0,9 | 6,3 | 4,3 | 2,5 | 12,0 | 12,6 | 4,8÷7,8÷15,0 | 21,3÷19,7÷14,0 | |||||||
| CDM/G 200/20 | 1990200000G | CD/I 200/20 | 1990200004I | IE3 | 2 | 1,5 | 10,2 | 7,1 | 4,1 | 15,8 | 17,5 | 4,8÷7,8÷15,0 | 31,5÷30,0÷24,5 | |||||||
| CD/I 200/25 | 1990250004I | IE3 | 2,5 | 1,85 | – | 8,2 | 4,7 | – | 18,3 | 4,8÷7,8÷15,0 | 36,8÷34,7÷27,2 | |||||||||
ТЕХНІЧНІ ДАНІ НАСОСА CD
| Характеристики робочої рідини | Тип рідини | чиста вода |
| Температура [°C] | хв. – 5 | |
| макс. + 60 (модели 70/05, 70/07, 90/10) | ||
| макс. + 90 | ||
| макс. + 110 (H, HS, HW, HSW) | ||
| макс. + 120 | ||
| Максимальний робочий тиск [МПа] | 0.8 | |
| Конструкція | Робоче колесо | закритого типу |
| Ущільнення валу | торцеве ущільнення | |
| Підшипник | герметичний кульковий підшипник | |
| З’єднання з трубопроводом | Всмоктуючий патрубок | G 1″ 1/4 (G 1″ 1/2 CD 200) |
| Напірний патрубок | G 1″ | |
| Матеріали | Корпус | AISI 304 |
| Робоче колесо | AISI 304 | |
| Ущільнення валу | кераміка/графіт/NBR (*за запитом спецвиконання) | |
| Вал | AISI 303 | |
