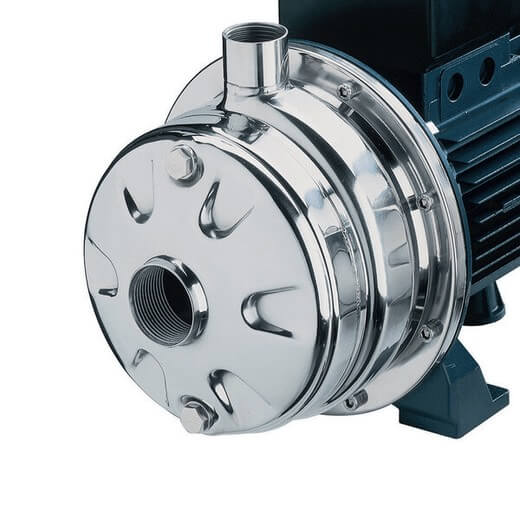

Моноблочні відцентровані насоси EBARA серії 2CDX (2CDXL) з одинарним робочим колесом і гідравлічної частиною з нержавіючої сталі AISI 304 / AISI 316. Широко використовуються для підвищення тиску, садового зрошення, водоочищення, градирень, перекачування чистої води загального призначення.
2CDX
| Однофазні 230В – 50 Гц | Трифазні 230/400В – 50 Гц | ||||||||||||||||||||
| Модель | Артикул | Модель | Артикул | Eff. | HP | кВт | Сила току [A] | Вага [кг] | Робочі характеристики | ||||||||||||
| 1~230В | 3~ | Q [м3/год] | H [м] | ||||||||||||||||||
| 230В | 400В | 1~ | 3~ | ||||||||||||||||||
| 2CDXM/A 70/10 | 1611100000 | 2CDX/I 70/10 | 1611100004I | IE3 | 1 | 0,75 | 6 | 3,4 | 2 | 12,7 | 12,6 | 1,2÷3,6÷4,8 | 38,5÷31,5÷27,0 | ||||||||
| 2CDXM/A 70/12 | 1611120000 | 2CDX/I 70/12 | 1611120004I | IE3 | 1,2 | 0,9 | 7 | 4,3 | 2,5 | 13,3 | 13,7 | 1,2÷3,6÷4,8 | 44,5÷35,5÷30,0 | ||||||||
| 2CDXM/C 70/15 | 1611150000C | 2CDX/I 70/15 | 1611150004I | IE3 | 1,5 | 1,1 | 8,1 | 5,8 | 3,3 | 17,5 | 17,0 | 1,2÷3,6÷4,8 | 52,5÷42,8÷36,5 | ||||||||
| 2CDXM/B 70/20 | 1611200000B | 2CDX/I 70/20 | 1611200004I | IE3 | 2 | 1,5 | 10 | 7,1 | 4,1 | 18,5 | 20,1 | 1,2÷3,6÷4,8 | 60,0÷50,4÷44,0 | ||||||||
| 2CDXM/C 120/15 | 1621150000C | 2CDX/I 120/15 | 1621150004I | IE3 | 1,5 | 1,1 | 8,3 | 5,8 | 3,3 | 16,3 | 15,6 | 2,4÷4,8÷9,0 | 42,0÷39,5÷30,0 | ||||||||
| 2CDXM/B 120/20 | 1621200000B | 2CDX/I 120/20 | 1621200004I | IE3 | 2 | 1,5 | 10,2 | 7,1 | 4,1 | 17,0 | 18,3 | 2,4÷4,8÷9,0 | 51,5÷47,4÷36,5 | ||||||||
| 2CDX/I 120/30 | 1989300004I | IE3 | 3 | 2,2 | – | 8,2 | 4,7 | – | 26,1 | 2,4÷4,8÷9,0 | 59,0÷54,6÷44,0 | ||||||||||
| 2CDX/I 120/40 | 1989400004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | 27,8 | 2,4÷4,8÷9,0 | 68,5÷64,0÷52,0 | ||||||||||
| 2CDX/I 200/30 | 1999300004I | IE3 | 3 | 2,2 | – | 11,1 | 6,4 | – | 26,6 | 3,6÷9,0÷12,6 | 52,0÷45,5÷39,5 | ||||||||||
| 2CDX/I 200/40 | 1999400004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | 27,6 | 3,6÷9,0÷12,6 | 62,5÷55,2÷49,0 | ||||||||||
| 2CDX/I 200/50 | 1999500004I | IE3 | 5 | 3,7 | – | 15,1 | 8,7 | – | 35,6 | 3,6÷9,0÷12,6 | 71,5÷64,3÷57,5 | ||||||||||
2CDXL
| Трифазні 230/400V – 50 Hz | |||||||||||||||||||
| Модель | Артикул | Eff. | HP | кВт | Сила току [A] | Вага [кг] | Робочі характеристики | ||||||||||||
| 1~230В | 3~ | Q [м3/год] | H [м] | ||||||||||||||||
| 230В | 400В | 1~ | 3~ | ||||||||||||||||
| 2CDXL/I 70/10 | 1611108004I | IE3 | 1 | 0,75 | 6,0 | 3,0 | 2 | 12,7 | 12,6 | 1,2÷3,6÷4,8 | 38,5÷31,5÷27,0 | ||||||||
| 2CDXL/I 70/12 | 1611128004I | IE3 | 1,2 | 0,9 | 7,0 | 4,3 | 2,5 | 13,3 | 13,7 | 1,2÷3,6÷4,8 | 44,5÷35,5÷30,0 | ||||||||
| 2CDXL/I 70/15 | 1611158004I | IE3 | 1,5 | 1,1 | 8,1 | 5,8 | 3,3 | 17,5 | 17,0 | 1,2÷3,6÷4,8 | 52,5÷42,8÷36,5 | ||||||||
| 2CDXL/I 70/20 | 1611208004I | IE3 | 2 | 1,5 | 10,0 | 7,1 | 4,1 | 18,5 | 20,1 | 1,2÷3,6÷4,8 | 60,0÷50,4÷44,0 | ||||||||
| 2CDXL/I 120/15 | 1621158004I | IE3 | 1,5 | 1,1 | 8,3 | 5,8 | 3,3 | 16,3 | 15,6 | 2,4÷4,8÷9,0 | 42,0÷39,5÷30,0 | ||||||||
| 2CDXL/I 120/20 | 1621208004I | IE3 | 2 | 1,5 | 10,2 | 7,1 | 4,1 | 17,0 | 18,3 | 2,4÷4,8÷9,0 | 51,5÷47,4÷36,5 | ||||||||
| 2CDXL/I 120/30 | 1989308004I | IE3 | 3 | 2,2 | – | 8,2 | 4,7 | – | 26,1 | 2,4÷4,8÷9,0 | 59,0÷54,6÷44,0 | ||||||||
| 2CDXL/I 120/40 | 1989408004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | 27,8 | 2,4÷4,8÷9,0 | 68,5÷64,0÷52,0 | ||||||||
| 2CDXL/I 200/30 | 1999308004I | IE3 | 3 | 2,2 | – | 11,1 | 6,4 | – | 26,6 | 3,6÷9,0÷12,6 | 52,0÷45,5÷39,5 | ||||||||
| 2CDXL/I 200/40 | 1999408004I | IE3 | 4 | 3 | – | 11,1 | 6,4 | – | 27,6 | 3,6÷9,0÷12,6 | 62,5÷55,2÷49,0 | ||||||||
| 2CDXL/I 200/50 | 1999508004I | IE3 | 5 | 3,7 | – | 15,1 | 8,7 | – | 35,6 | 3,6÷9,0÷12,6 | 71,5÷64,3÷57,5 | ||||||||
ТЕХНІЧНІ ДАНІ НАСОСА 2CDX-2CDXL
| Характеристики робочої рідини | Тип рідини | чиста вода |
| Температура [°C] | хв. – 5 | |
| макс. + 60 | ||
| макс. + 110 (H, HS, HW, HSW) | ||
| Максимальний робочий тиск [МПа] | 0.8 | |
| Конструкція | Робоче колесо | закритого типу (подвійне) |
| Ущільнення валу | торцеве ущільнення | |
| Підшипник | герметичний кульковий підшипник | |
| З’єднання з трубопроводом | Всмоктуючий патрубок | от G 1″ 1/4 до G 1″ 1/2 (2CDX 200) |
| Напірний патрубок | G 1″ | |
| Матеріали | Корпус | AISI 304 (2CDX) / AISI 316 (2CDXL) |
| Робоче колесо | AISI 304 (2CDX) / AISI 316 (2CDXL) | |
| Ущільнення валу | кераміка/графіт/NBR (*за запитом спецвиконання) | |
| Вал | AISI 303 / AISI 316 | |
