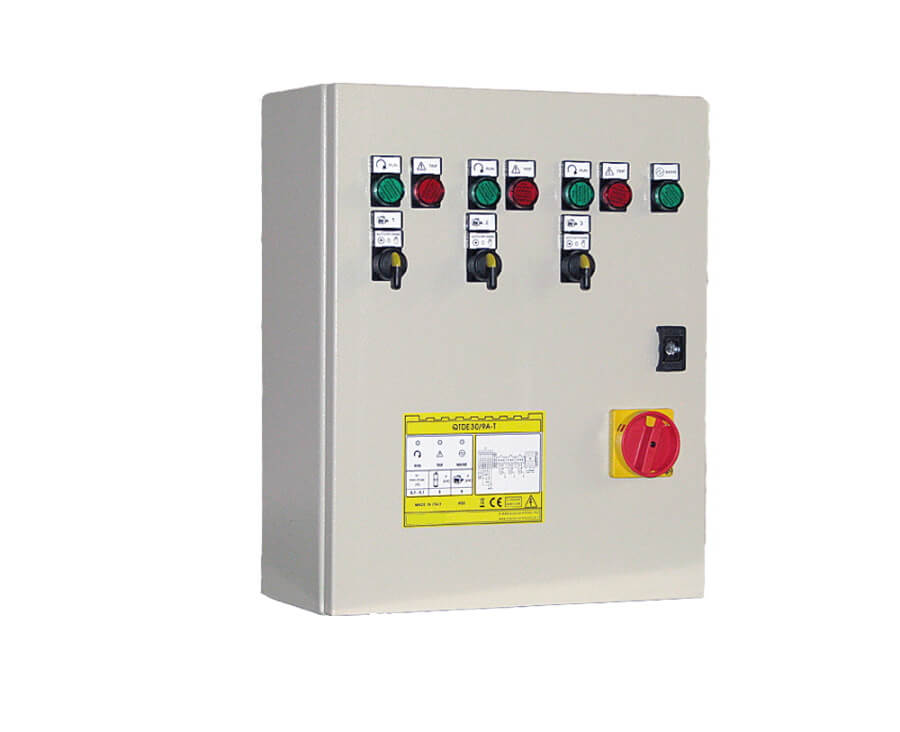

Електричні панелі управління для трьох 3-фазних каналізаційних і дренажних насосів EBARA QS3 (поверхневих і занурювальних).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
• Джерело живлення: 3-фазний змінний струм напругою 400 В ± 10% з частотою 50 або 60 Гц
• Головний вимикач, що спрацьовує при відкриванні дверцят
• Трансформатор для ланцюга управління
• Контактор для кожного двигуна
• Регульований таймер перемикання пускових схем ( «зірка / трикутник»), 0,1 – 600 с
• Теплообмінник
• Клас захисту: IP55

ВХОДИ
• 8 входів особливо низької напруги:
– аварійний останов (наприклад, за сигналом поплавкового реле для захисту від сухого ходу) в АВАРІЙНОМУ і РУЧНОМУ режимах
– функціональний пуск і останов (наприклад, за сигналом поплавкового реле) для кожного двигуна
– аварійний сигнал високого рівня
– останов двигуна через спрацювання захисного пристрою

КОМАНДИ І СИГНАЛИ
• Перемикач для вибору режиму (автоматичного або ручного) або виключення кожного двигуна
• 7 контрольні лампи:
– живлення включено
– насос 1, 2 або 3 працює
– спрацював захист двигуна 1, 2 або 3

АВАРІЙНІ СИГНАЛИ І ЗАХИСНІ ПРИСТРОЇ
• Термореле, що реагує на обрив фази, з самостійнимвідновленням вихідного стану, для кожного двигуна
• плавкі запобіжники для кожного двигуна
• плавкі запобіжники ланцюгів управління
• Вихід аварійного сигналу змінного струму напругою 24 в (при перевантаженні або досягненні максимального рівня)
• Зупинка двигуна через спрацювання термореле

УМОВИ РОБОТИ
• Зовнішня температура – від -5 до 40 ° С
• Відносна вологість – 50% при максимальній температурі 40 ° C

• Номінальна потужність вказана приблизно, вибирайте захисний корпус по струму споживання двигуна. Значення струму і потужності вказані в таблиці для
одного двигуна.
